用LED灯条替换原机灯管修复LCD液晶电视黑屏故障

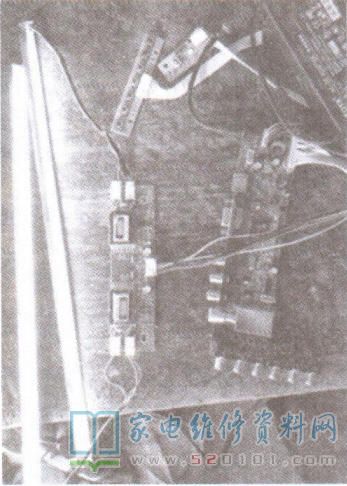

      接修一台26英寸拼装液晶彩电，开机出现厂标后黑屏，且无伴音。拆机检查，上电测得VST.598_ V3.3型主板插座J15各脚对地电压:待机时，电源12V端为12V，ON端和ADJ端都为0V;按遥控“开机”键开机后，电源12V端为12V，ON端为5V，ADJ端瞬间为4.3V，然后迅速降为0V。HQ-04-22009REV2.0型背光板.上C9两端(分别插灯管插座CN4、CN5 )电压在开机后由0.4V降为0V，C10两端( 分别接灯管插座CN2、CN3)电压由6.17V降为0V，怀疑屏内灯管有问题。从14英寸液晶显示器中拆下的灯管代换原机两组灯管，通电试机，四根灯管持续发光，如图1所示，此时测得C9和C10两端电压都为6.3V。仔细检查原机灯管，发现插座CN4和CN5所接灯管的接线端烧黑断裂。

      因购不到该机灯管，只好购回一块XQF-LEDO102 V2型LED背光板和两根长度与原机灯管一样长(54cm)的LED灯条。对比后发现，LED背光板.上供电插座引脚功能(供电端VCC、背光开/关脚O/F、亮度控制端ADJ、接地端GND)排列顺序与原背光板相同，如图2所示。接好灯条与连线，装屏试机，故障排除。
