TCL L42E9FBD液晶电视冷机不开机的故障维修

2022-10-04 19:57:20  阅读 282 次 评论 0 条
摘要:

接修一台TCL L42E9FBD型液晶彩电(MS68机芯),机主称:多次开机可正常,这时关机后立刻开机仍正常,但关机时间稍长就不能开机了。查询资料得知,MS68机芯彩电有冷机不开机的故障通病,其原因是D1

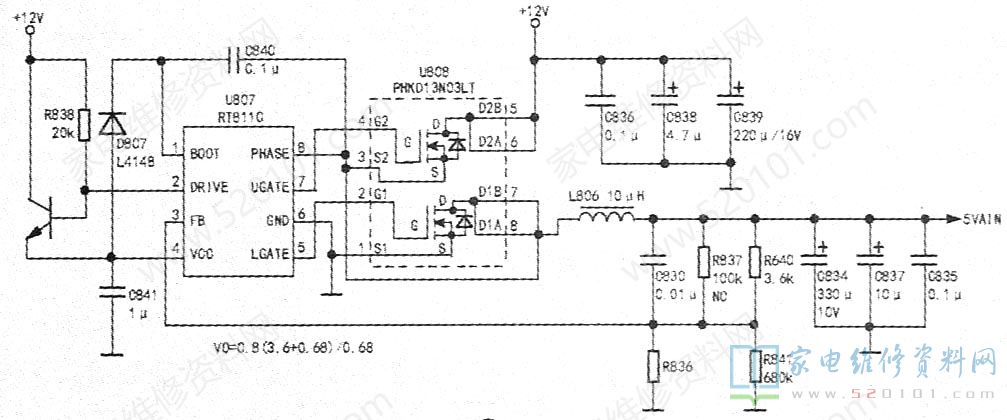

      接修一台TCL L42E9FBD型液晶彩电(MS68机芯),机主称:多次开机可正常,这时关机后立刻开机仍正常,但关机时间稍长就不能开机了。查询资料得知,MS68机芯彩电有冷机不开机的故障通病,其原因是D100不良,拆下D100即可排除故障。按此法处理后试机,故障依旧。上电开机,测量主板上各DC-DC电路的输入、输出电压,发现U805( AIC1084 )的③脚电压波动,在冷机开机瞬间,此脚电压在2.2V~3.8V间波动,最后稳定为4.189V,此时不开机。正常开机后,此脚电压稳定为3.865V,U805的③脚输入电压5V-DDR2来自5VAIN,而5VAIN来自+12V,其DC-DC变换电路如图1所示。

TCL L42E9FBD液晶电视冷机不开机的故障维修 第1张

      上电后测得+12V稳定,但5VAIN电压在5.01V~5.2V间波动(正常为5.401V)。用470uF/35V电容代换C839、C834后试机,故障排除。
