现代H3260型LED液晶电视开机三无的故障维修

2022-10-05 17:29:40  阅读 144 次 评论 0 条
摘要:

接修一台现代H3260型液晶电视,雷击后三无,电源指示灯也不亮。该机的开关电源与背光电路做在同一块板上,即二合一板,实物如图1所示,其开关电源实绘电路如图2所示(图中集成电路型号、电阻阻值、电解电容的容量

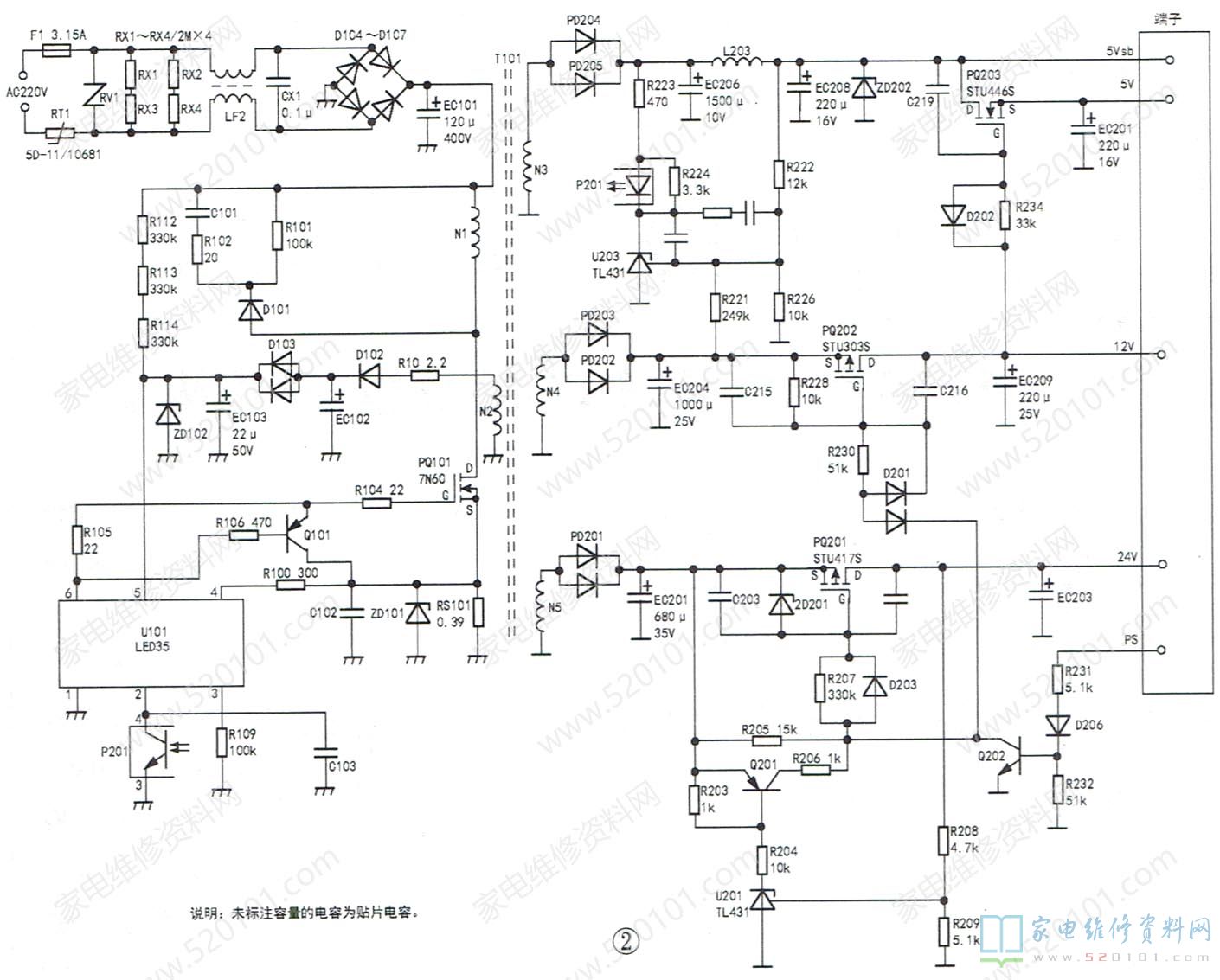

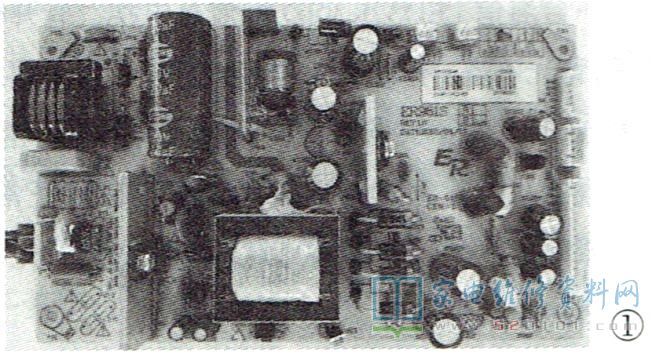

      接修一台现代H3260型液晶电视,雷击后三无,电源指示灯也不亮。该机的开关电源与背光电路做在同一块板上,即二合一板,实物如图1所示,其开关电源实绘电路如图2所示(图中集成电路型号、电阻阻值、电解电容的容量是依据实物标注的,贴片电容实物无标注,所以图中也无容量标注)。

现代H3260型LED液晶电视开机三无的故障维修 第1张

      220V市电经过RX1~RX4、LF2、CX1滤波后,由D104~D107及EC101 整流滤波产生约300V直流电压。RT1为负温度系数热敏电阻,即阻值随温度升高而减小,冷态时阻值约5Ω,以减小开机电流对整流桥、滤波电容的冲击;电视工作后,温度升高,其阻值变小,以减小电源内阻。RV1为压敏电阻,正常时其阻值接近无穷大;当市电大幅升高超过其击穿电压时,RV1击穿,保险丝F1烧断,保护后续电路。

现代H3260型LED液晶电视开机三无的故障维修 第2张

     通电后,300V电压通过启动电阻R112~R114加到电源芯片u101(丝印号为35 )的⑤脚,则电路起振,U101⑥脚输出激励脉冲,使PQ101(7N60)工作于开关状态。热端N2绕组产生的感应电压,经R10.D102.EC102整流滤波后,产生约13V直流电压,通过D103加到U101的⑤脚以取代启动电压。流过PQ101的电流在取样电阻RS101上产生,玉降,通过R100送到U101的④脚(过流取样输入),当该脚电压达到设定值时,U101进入保护状态,⑥脚停止输出脉冲。C101、R102、R101、D101组成尖峰吸收回路,即谐振回路。

     冷端N3绕组产生的感应电压经过PD204、PD205整流和EC206、EC208滤波后,产生5Vsb待机直流电压。N4 绕组产生的感应电压经过PD202、PD203整流和EC204滤波后,产生12V直流电压。N5绕组产生的感应电压经PD201整流和EC201滤波后,产生24V直流电压。
     当某种原因使5Vsb、12V电压升高时,取样电阻R226两端的电压升高,即U203(TL431)的R极电压升高,则U203的K极电压下降,光耦P201中的发光二极管发光增强,则P201③、④脚间光敏三极管导通电阻减小,U101②脚电压下降,在u101内部电路的控制下,⑥脚输出脉冲的占空比下降,则输出电压下降,达到稳压的目的。若5Vsb、12V电压下降,其稳压过程与上述相反。

      该机开/待机电路主要由三极管Q202,N沟道场效应管PQ203及P沟道场效应管PO201、PQ202等元件组成。待机时,PS端子电压为OV,Q202截止,PQ201因栅极(G)电压为24V而截止,24V端子电压为0V。同样,PQ202也截止,12v端子电压为oV。此时,PQ203因栅极电压为ov而截止,5V端子电压为0V。

      开机时,PS端为高电平,Q202饱和导通,其集电极电压约为0V,PQ201、PQ202及PQ203均导通,分别输出24V、12V及5V电压。通电,测得EC101两端电压为310V,正常,但次级输出电压均为0V,说明电源停振。经查P201损坏,怀疑U101也可能连带损坏。更换P201、U101后通电试机,故障依旧。测U101的⑤脚供电为0V,经查稳压二极管ZD102击穿,换用一只12V的稳压二极管后试机,故障排除。

      提示:导通时,N沟道场效应管栅极(G)电压须高于源极(S),P沟道场效应管栅极(G)电压须低于源极(S);N沟道场效应管的电流由漏极(D)流向源板(S),P沟通场效应管的电流则由源极(S)流向漏极(D)。
