熊猫LE32D30液晶电视不开机的故障维修

2022-10-05 17:36:37  阅读 194 次 评论 0 条
摘要:

接修一台熊猫LE32D30型液晶电视,上电后蓝色电源指示灯亮,无论按键还是遥控均不能二次开机,拆开机壳,目测三合一主板(型号:TP.VST59.PB818,主芯片U9为TSUMV59XU-ZI)上未见损坏

      接修一台熊猫LE32D30型液晶电视,上电后蓝色电源指示灯亮,无论按键还是遥控均不能二次开机,拆开机壳,目测三合一主板(型号:TP.VST59.PB818,主芯片U9为TSUMV59XU-ZI)上未见损坏元件。上电后测程序存储器UF11各脚(⑤、⑥脚空)电压如下:①脚3V,②脚2.6V,③脚3V,④脚(接地)0V,⑦脚3.1V,⑧脚3.1V,均在正常电压范围内。测内核供电三端稳压块UL41(1117-1.8)的输入、输出端电压均为0V,不正常。与其相邻的三端稳压块UL1(1117-3.3)输入端电压为5V,输出端电压为3.3V,均正常。断电后,测UL41外围元件均正常,判断UL41自身损坏,如图1所示。

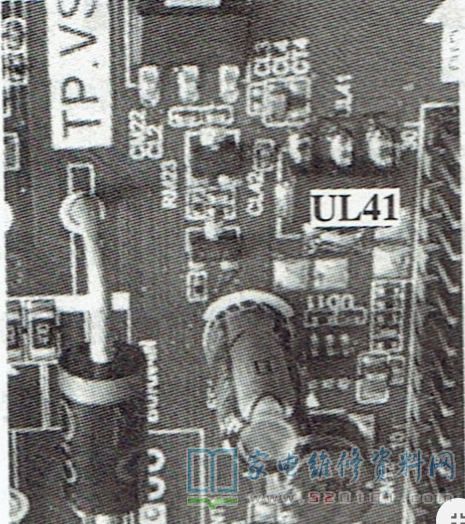

熊猫LE32D30液晶电视不开机的故障维修 第1张

      用同型号的三端稳压块代换后通电试机,图像、伴音均正常,故障排除。
