TCL L40M9FE液晶电视HDMI状态无图像的维修

2022-07-13 17:03:52  阅读 130 次 评论 0 条
摘要:

接修一台TCL L40M9FE型液晶彩电,在HDMI状态下无图像。首先确认电视机处于HDMI信号输入状态,然后测量U507(PS321,作用是进行HDMI/DVI数据转换及输出控制)3.3V供电正常。用示

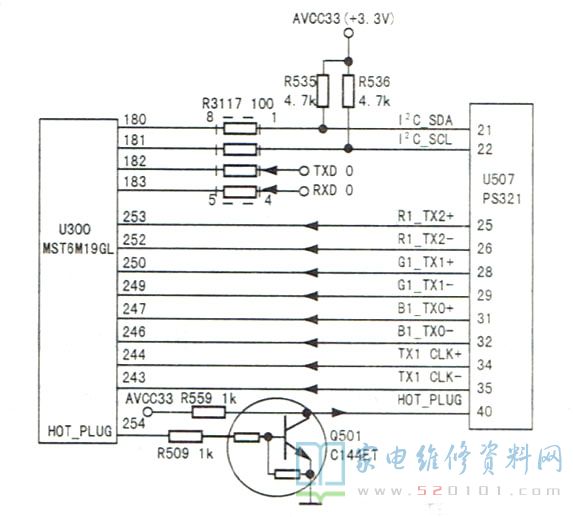

      接修一台TCL L40M9FE型液晶彩电,在HDMI状态下无图像。首先确认电视机处于HDMI信号输入状态,然后测量U507(PS321,作用是进行HDMI/DVI数据转换及输出控制)3.3V供电正常。用示波器检查U507的时钟与数据输出端25、26、28、29、31、32、34、35脚,没有输出信号波形。测量HDMI/DVI(高清晰度多媒体接口/数字视频接口)状态转换控制管Q501(C144ET)的b极电平,发现能高、低变化,但U507的工作状态控制端40脚却始终为高电平(相关电路见图1),怀疑Q501损坏,拆下检查,发现Q501的b-e结已开路。更换Q501后试机,故障排除。
