TCL L40E9FE液晶电视TV状态下图像效果差的故障维修

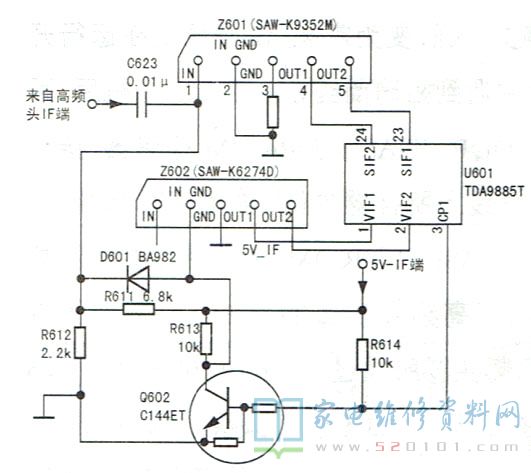

      接修一台TCL L40E9FE液晶彩电（MS91C机芯），在TV状态下图像效果差(台偏)，但AV状态下图像正常。首先检查高频头各脚电压，未发现异常。开机重新自动搜索，发现可以存台，但故障现象不变。进行频率微调，图像可以恢复正常，但换台后再返回，故障依旧。怀疑高频头问题，但更换高频头后故障仍旧。接下来检查中频解码芯片U600( TDA9885T)的供电、总线、晶振及各引脚电压，未发现异常。考虑到搜台存台是由系统软件控制的，于是升级主程序后再试机，故障现象不变。从一台正常机器的图像声表面滤波器输出端引出信号，注入本机U600的图像信号输入端①、②脚，图像正常，说明故障在高频头信号输出端至U600的图像信号输入端之间，如图1所示。代换图像声表面滤波器Z602( K6274D )后试机，故障排除。
