TCL L48E5390液晶电视屡损背光升压开关管的维修

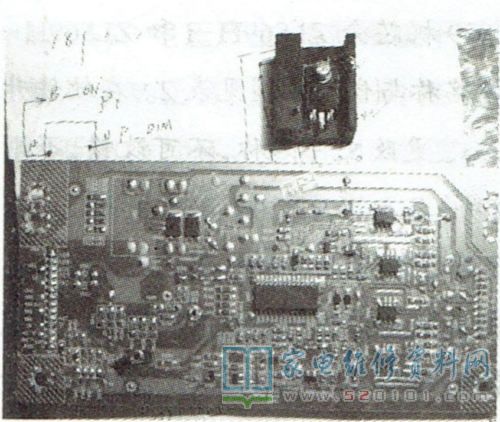

    jiexiu 一台TCL L48E5390液晶彩电，屡损背光升压开关管。该故障是TCL L48E5390、L55E5390等系列液晶彩电的一个通病，其原因是LED灯条的设计电流太大，恒流板(PCB 板号:40-RT4212-DRC1XG )上的升压电感与升压MOS管Q601温度很高，尤其是在3D状态下。若Q601性能下降或质量欠佳，则极易击穿损坏，如图1所示。不T解决方法:将恒流控制芯片24脚外接的贴片电容C612由0.022uF改为680pF，并增加电阻R660( 0.47Ω )，以降低灯条电流。另外，若升压电感铜线已变色，则需一并更换，并建议将Q601 (原用东芝15A20D)换为ROHM公司的16N20-或FAIRCHILD公司的18N20。
