TCL L43F3300B液晶电视不开机的故障维修

摘要：

接修一台TCL L43F3300B型液晶彩电（MS81L机芯），上电后待机指示灯亮，按遥控“开机”键后，待机指示灯闪烁约10s又重新常亮，但不开机。测U501 214脚未输出高电平开机信号。待机指示灯闪烁后又重

      接修一台TCL L43F3300B型液晶彩电（MS81L机芯），上电后待机指示灯亮，按遥控“开机”键后，待机指示灯闪烁约10s又重新常亮，但不开机。测U501 214脚未输出高电平开机信号。待机指示灯闪烁后又重新点亮，说明待机电源正常，故障很可能是保护电路动作所致。考虑到保护电路动作通常跟过压或过流有关，决定从开关电源输出电压查起。在按遥控器开机键时，迅速测主板上插座P100的①脚，发现有+24V电压，但波动一下后变为0V。

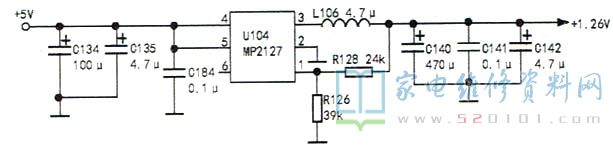

      为了确定故障范围，在P100⑦脚(+5V_ STB)接一只10k电阻至P100 10脚强制开机，发现主板上的+24V、+12V电压均正常，但测U104(MP2127)输出端③脚输出的1.26V电压不稳。U104将输入的+5V电压变为1.26V，如图1所示，为主芯片内核供电。手摸U104外表有一定温升，测量输出端③脚对地电阻为数百欧姆且不稳定。断开L106再测，阻值上升至稳定的数十千欧。显然，U104的负载有问题。经检测，输出滤波电容C140漏电严重，将其换新后试机，故障排除。
