TCL L32F1600E液晶电视图像发暗的故障维修

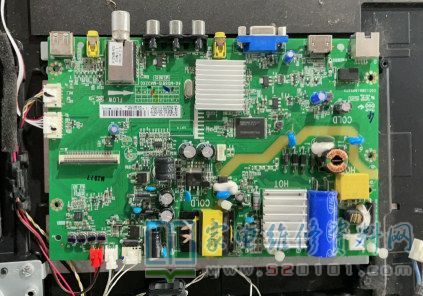

       接修一台TCL I32F1600E型液晶电视，故障表现为开机后伴音正常，但图像亮度暗，用遥控器将亮度和对比度都调到最大，图像亮度仍很暗。拆开机壳，给电视机通电，用万用表测得LED背光电压输出插座CON10中的LED+端电压为55V，低于正常值(75V)。 测背光集成块IC602( OB3350CP )的供电端①脚电压为12V，正常。断电，取下三合一主板(板号:40-MS881S-MAD2XG)。用万用表在路检测IC602外围电路，未发现损坏的元件。

        根据以往的维修经验，升压二极管损坏的几率较大，于是在路测量升压二极管DS601 (SB3150)，发现其正反向阻值均很小。拆下该二极管，再次测量，发现其正反向阻值均为0Ω，明显已损坏。找到一只同型号的二极管，在原位置上焊好，然后将三合-主板装回电视机，恢复各接插件，通电试机，光栅亮度正常，故障排除。此时测得插座CON10中的LED+端电压为75V。
