TCL IA152C电源板开机三无的故障维修

2022-12-12 18:23:17  阅读 170 次 评论 0 条
摘要:

接修一台TCL IA152C型电源板,故障表现为三无,测电源3.3V,输出电压只有0.7V。断开主板后仍为0.7V,这说明电源有问题。断电测量待机IC(FSQ510)外围电阻正常,次级整流管也正常,代换F

       接修一台TCL IA152C型电源板,故障表现为三无,测电源3.3V,输出电压只有0.7V。断开主板后仍为0.7V,这说明电源有问题。断电测量待机IC(FSQ510)外围电阻正常,次级整流管也正常,代换FSQ510后故障依旧。于是扩大代换范围,当代换了尖峰吸收二极管DB5(HER108)后,输出电压恢复正常。测量原DB5,发现其反向漏电。

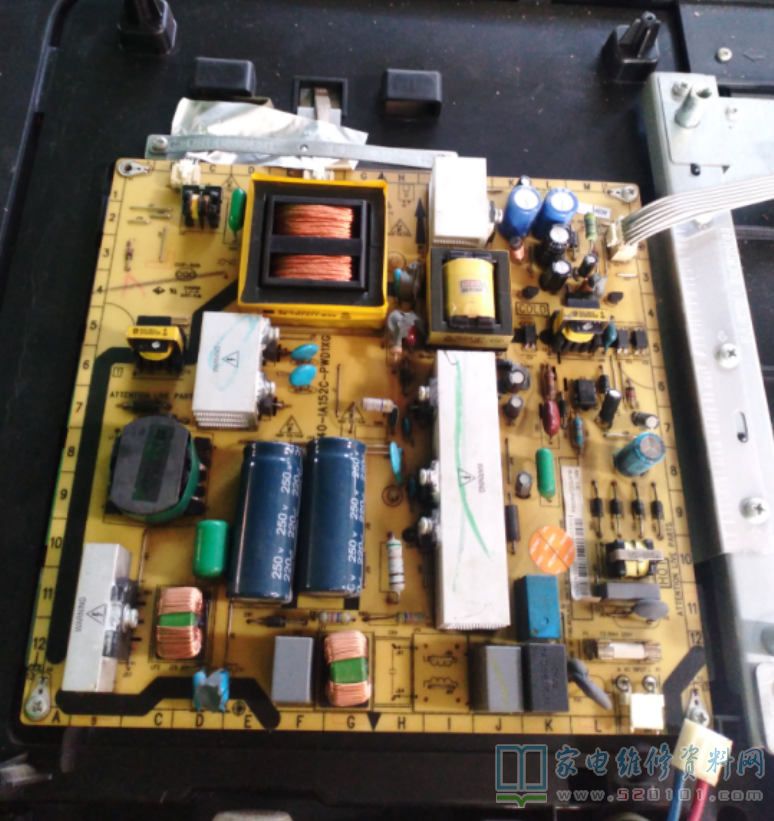

TCL IA152C电源板开机三无的故障维修 第1张
