先锋LED-32B500液晶电视黑屏的故障维修

2022-12-19 19:04:55  阅读 232 次 评论 0 条
摘要:

接修一台先锋LED32B560液晶电视机,有声音,无图,从故障现象分析,估计LED驱动电路有问题。目测线路板,看到有两根引线,一根为红色,根为白色 ,板上标注为LED+、LED-。通电测量,LED+端电压

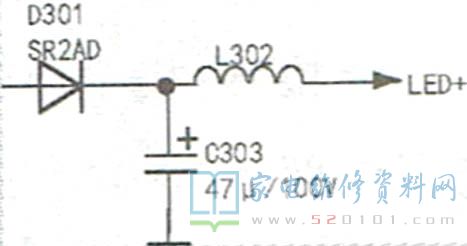

      接修一台先锋LED32B560液晶电视机,有声音,无图,从故障现象分析,估计LED驱动电路有问题。目测线路板,看到有两根引线,一根为红色,根为白色 ,板上标注为LED+、LED-。通电测量,LED+端电压为36V。因不知具体的工作电压,决定以LED+端为起点反向检查,如图1所示。在路检测升压二极管D3012,发现正、反向电阻均为0,拆下测量,该管已击穿,换用CRT电视+B电压整流二极管HER303后开机,故障排除。

先锋LED-32B500液晶电视黑屏的故障维修 第1张
