TCL L32P21BD液晶电视开机背光一闪即黑的故障维修

       接修一台TCL L32P21BD液晶电视，故障表现是开机LED背光不亮而且有时亮但闪烁，声音正常的，该机的背光恒流电路集成在屏边板上，打开屏边板上盖，测恒流板24V供电正常，测背光升压电压正常，BL-ON有3.3V电压，显然不是灯条问题就是恒流电路关闭，但如果是灯条问题，背光升压电路应该会保护关闭，不会出现时而背光不亮时而闪烁的问题，那应该就是控制背光亮度的恒流电路被关闭，背光闪烁时测电源板输出到背光电路的DIM亮度控制端电压，在0.3-1.5V变化，显然是该端电压不稳造成的，试着断开电源板到恒流板之间的DIM连线，背光恢复正常。

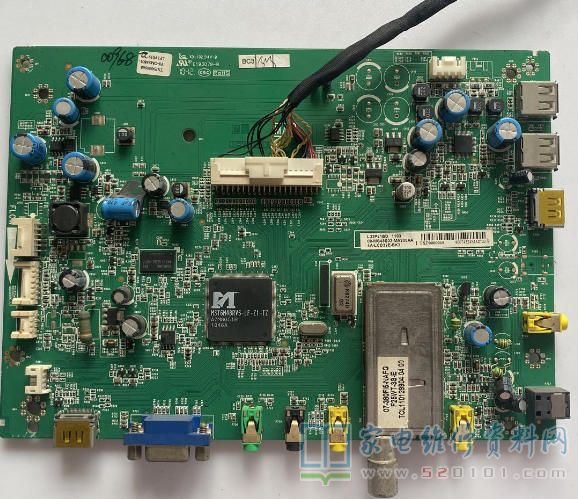

       该DIM信号从主板进入电源板，然后再经电源板输到屏边板的背光电路上，问题显然出在主板的DIM输出上。如果觉得维修主板有难度也可以剪断DIM线作应急修复，本人觉得这样维修有点难以接受，所以拆下主板，顺着DIM端逆向查找故障点，当查到主板上的R852（20K）电阻时，发现该电阻开路，从旧板上找了一个贴片的20K电阻装上，恢复电源板到背光电路的DIM连线开机，背光稳定点亮，电视修复。

       请注意，R852电阻不好找，是在主板上唯一一个倒卧的电解电容下面，而且被硅胶覆盖，只有去除了胶后才能看到这个小电阻，经网上找了一下，发现这个电视同样的故障不少，应该是通病，有些人就剪了DIM线为止，这个电阻应该是被胶覆盖后散热不好而损坏，希望同行们碰上同样的故障断开DIM线后电视能恢复正常就直接查找R852电阻的问题，特此分享给同行，少走弯路。
