检修分析：屏通电出现有背光无图像，代换中心控制板后图像正常，故障确定为中心板坏，用万用表测量中心板电压发现US2无电压明显不正常，测量F1一端有电压一端无电压，说明F1自身开路。
排除故障：更换后故障排除。

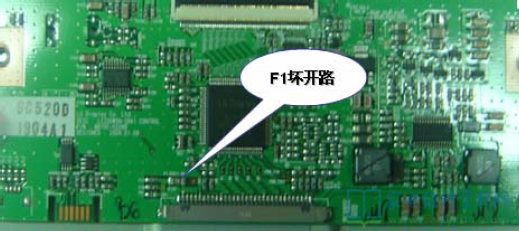

上图：背光板F1坏
版权声明：本文为转载文章，版权归原作者所有，欢迎分享本文，转载请保留出处！
TCL彩电LC320WXN SBA1显示屏无图像故障检修
