TCL L24E09液晶电视暗屏无画面的故障维修

2022-12-26 20:34:35  阅读 194 次 评论 0 条
摘要:

接修一台TCL L24E09液晶电视暗屏,背光灯亮,无字符,按按键画面无反应。因为背光灯亮,所以电源高压一体板是好的。测主板各路小信号供电正常。测主板上屏红线电压5V,正常。检查屏上的电路贴片保险F1,两

       接修一台TCL L24E09液晶电视暗屏,背光灯亮,无字符,按按键画面无反应。因为背光灯亮,所以电源高压一体板是好的。测主板各路小信号供电正常。测主板上屏红线电压5V,正常。检查屏上的电路贴片保险F1,两端电压为5V,正常。测U1稳压块最上面的输入脚电压为4.8V,中间输出脚只有0.7V,会不会是稳压块坏了?于是把AMS1117 3.3V焊上,出现蓝屏,按按键切换到视频,图像声音出现,故障排除。

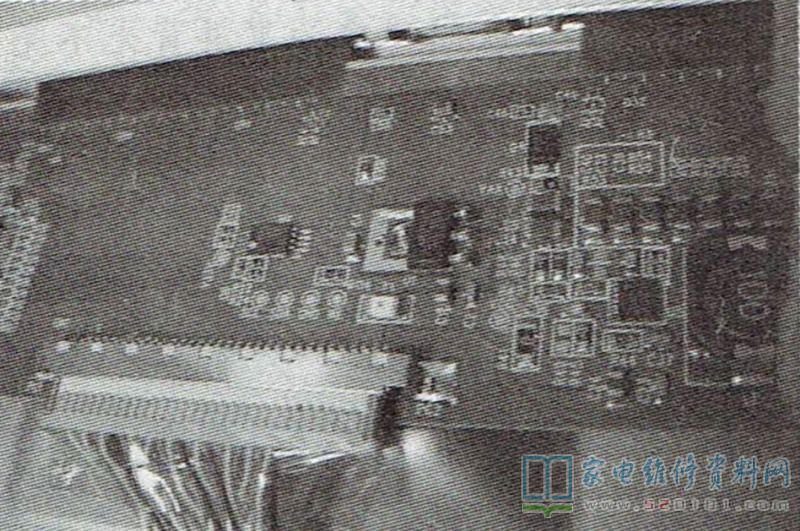

TCL L24E09液晶电视暗屏无画面的故障维修 第1张

       如图1所示,AMS1117电压有1.8V、2.5V、3.3V、ADJ等。标注的电压就是标注电压,AMS1117在实际应用电路中有一引脚是直接接地的,输出电压可以根据外电路的变化而调节。

       维修小结:在液晶电视电路中AMS1117芯片集成电路故障高发,请大家留心。
