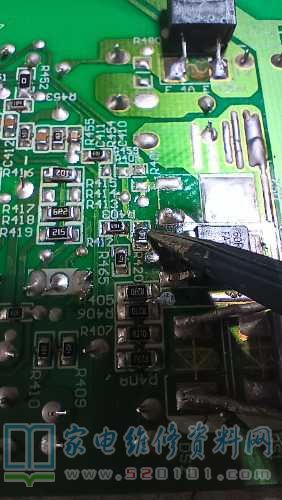

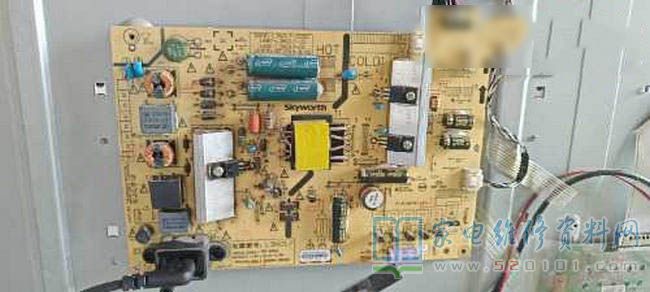

创维43E90E液晶电视背光不亮的故障维修 2023-01-17 18:55:57 阅读 528 次 评论 0 条 摘要: 接修一台创维43E90E液晶电视,故障表现为背光不亮,用测试仪测背光不亮,拆屏测发现有三串灯条不亮,背光全换,试机背光不亮,傻眼了,拆下电源板发现背光电路保险,场管,二极管全炸,全部更换试机一分钟,正常, 接修一台创维43E90E液晶电视,故障表现为背光不亮,用测试仪测背光不亮,拆屏测发现有三串灯条不亮,背光全换,试机背光不亮,傻眼了,拆下电源板发现背光电路保险,场管,二极管全炸,全部更换试机一分钟,正常,装屏开机,两分钟黑屏,再测背光电路场管炸,找图纸,查电路,发现场管栅极10欧电阻变18K,本次故障应该是场管第一次击穿时栅极电阻连带损坏,更换后故障排除。 附:创维168P-L3N017-01电源板电路原理图 版权声明:本文为转载文章,版权归原作者所有,欢迎分享本文,转载请保留出处! 点赞 分享: PREVIOUS:康佳LED50R5100DE液晶电视开机后自动关机的维修 NEXT:创维40E510E液晶电视开机后显示启动中无法进入主界面 文章导航
