32英寸LED组装液晶电视无法开机的维修思路

2023-02-20 18:29:09  阅读 102 次 评论 0 条
摘要:

接修一台32英寸液晶彩电,机盖无型号无铭牌,实为组装机(液晶屏为海信Hisense HE35EH-E88),开机红灯亮后变为蓝灯,但很快又转回红灯;再按“开机”键,有时可转蓝灯正常启动工作,但中途不时自动关机;

      接修一台32英寸液晶彩电,机盖无型号无铭牌,实为组装机(液晶屏为海信Hisense HE35EH-E88),开机红灯亮后变为蓝灯,但很快又转回红灯;再按“开机”键,有时可转蓝灯正常启动工作,但中途不时自动关机;有时多次按“开机”键,均红灯、蓝灯来回变换,无法开机。

      拆开机盖,测量电源输出24V有些波动,于是在24V及12V输出的一形滤波网络均加并4只1000uF/35V及1000uF/25V电解电容,故障现象似有改善,但发现几次按“开机”键后指示红灯也无再按就完全失效了,这时测得电源板输出24V及12V均正常,的供电端无5V电压,但12V已供到主板的CON3插座上,分析是主板输入的12V通过DC-DC降压为5V部分的电路损坏。

32英寸LED组装液晶电视无法开机的维修思路 第1张

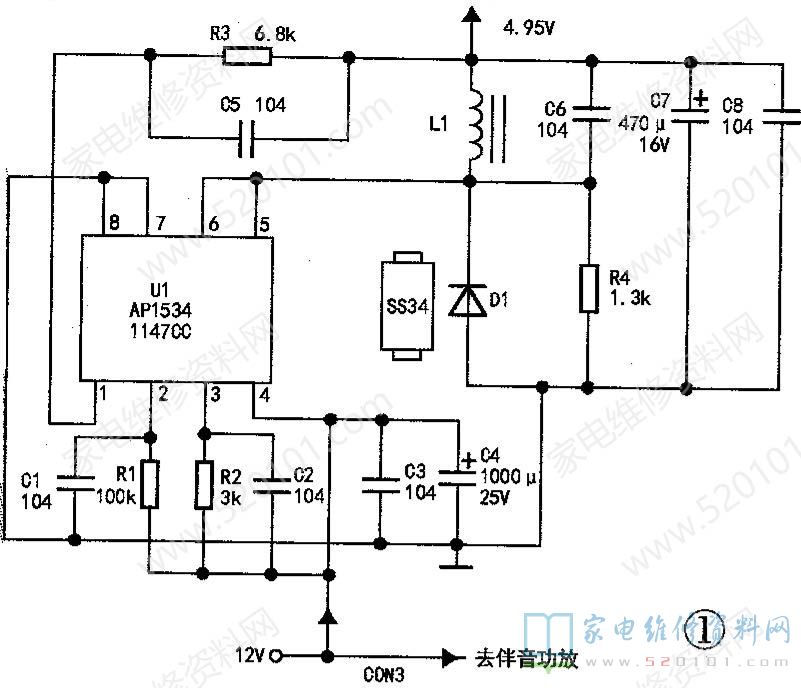

      从主板12V输入端跟踪查得,如图1。所示,U1(AP1534)应是DC-DC降压IC。查资料得知,AP1534是贴片3A降压DC-DC转换器,④脚为12V脚输入脚(输入电压范围3.6V~18V),5、6脚为输出脚(输出电压范围为0.8V~17V),分析应为5V。实测12V输入正常,但⑤、⑥脚电压为0V,分析AP1534已损坏。邮购到AP1534替换后,通电实测⑤、⑥脚电压为4.95V,按“开机”键,整机已正常,测去背光电路板的24V正常,LED背光升压板输出139.6V也正常。通电试用一星期,一直稳定正常,判定确为U1性能变差引起开机困难故障。
