创维40E19HM液晶电视背光故障的应急处理

2022-12-19 19:42:35  阅读 162 次 评论 0 条
摘要:

接修一台创维40E19HM型液晶电视,刚开机时图像、伴音均匀正常,但工作一段时间后背光熄灭,图像消失,伴音一直正常。 拆开机壳,发现主板板号为:715G5023_PO1_000_003。通电,测得+5V

      接修一台创维40E19HM型液晶电视,刚开机时图像、伴音均匀正常,但工作一段时间后背光熄灭,图像消失,伴音一直正常。
      拆开机壳,发现主板板号为:715G5023_PO1_000_003。通电,测得+5V、+12V、+24V电压均正常。当背光熄灭时,测电源二合一板上插座CN902处ON/OFF和DIM端电压分别为3.4V和3.8V,均正常;测背光电压整流二极管D9101(E220B)负极电压为36V,LED背光电压输出插座CN8501上LED S端电压也为36V,说明背光电路未工作。此时测主滤波电容C9801、C9802(两只均为47uF/450V)两脚电压为380V,说明PFC电路工作正常。
      断电后用万用表电阻挡测LED电压输出功率管Q8501~Q8506(6只均为P032OAL)均正常,且未发现明显损坏的元件,判断故障是过流保护电路误动作所致,决定用取消保护的方法来应急维修本故障。

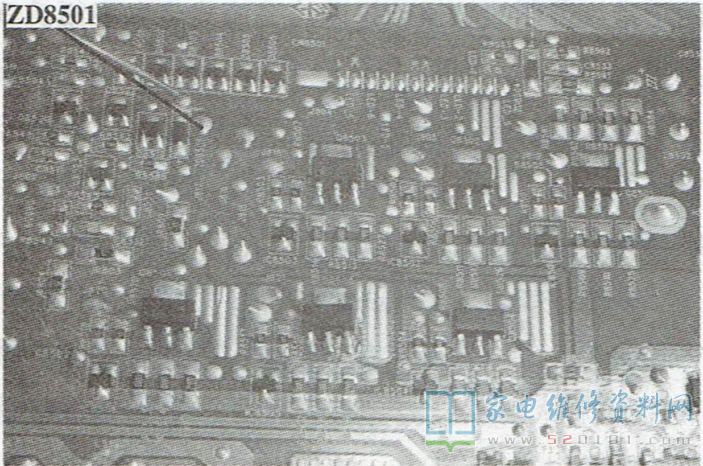

      具体方法是:拆下贴片二极管ZD8501(WB)或将此处铜箔切断,如图1所示。通电试机,背光亮,CN8501上LED S端电压为50V;输入视频信号,图像、伴音均正常,连续试机十几小时,背光一直正常,故障排除。

创维40E19HM液晶电视背光故障的应急处理 第1张

      提示:在实际维修中,若确认故障系保护电路误动作所致,则可采用取消保护的方法来应急维修,这样既可提高维修效率,又可以解决暂无相关元件替换问题。一旦查出具体故障元件或买到相关元件,应尽早恢复其保护电路,以确保原机性能。
