海信TLM3233D液晶电视无规律自动关机的故障维修

2022-12-19 19:45:07  阅读 216 次 评论 0 条
摘要:

接修一台海信TLM3233D型液晶彩电,开机几分钟后自动关机,指示灯由蓝灯变成红灯,二次开机,又能正常开机,但几分钟后又自动关机。拆机检查,所有按键已更换过,拔下按键板插头试机,故障依旧,看来主板(型号是RSA

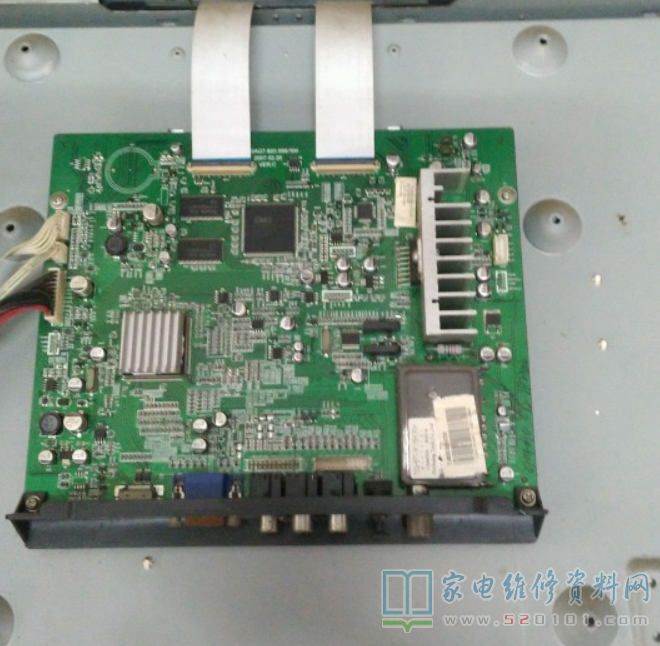

      接修一台海信TLM3233D型液晶彩电,开机几分钟后自动关机,指示灯由蓝灯变成红灯,二次开机,又能正常开机,但几分钟后又自动关机。拆机检查,所有按键已更换过,拔下按键板插头试机,故障依旧,看来主板(型号是RSAG7.820.998)有故障。

     本着先易后难的原则进行检修,先测得按键连接插座各端子的电压:③脚(电源)电压为3.8V,但①脚(信号输入)电压偏低,于是重点检查①脚外围电路,发现①脚连接有一只8.2kΩ贴片电阻(位于插头XP1和XP2之间的一侧)。拆下这只电阻不用,开机后电视机不再自动关机,判断故障原因应是与这只电阻连接的其他元件有漏电现象,导致电视机不定时关机。拆除这只电阻后,其按键板不起作用,但遥控操作正常,基本不影响电视机的正常使用。

海信TLM3233D液晶电视无规律自动关机的故障维修 第1张
