创维32E5DHR液晶电视无背光的故障维修

2022-12-01 21:54:13  阅读 160 次 评论 0 条
摘要:

接修一台创维32E5DHR液晶电视,故障表现为无背光,仔细看发现有开机画面,判断背光电路或是灯珠坏,拆机检查发现灯珠两端电压一直等于供电电压,说明背光恒流电路或是升压电路没有工作,检查升压电容也是没有一点升

     接修一台创维32E5DHR液晶电视,故障表现为无背光,仔细看发现有开机画面,判断背光电路或是灯珠坏,拆机检查发现灯珠两端电压一直等于供电电压,说明背光恒流电路或是升压电路没有工作,检查升压电容也是没有一点升压动作,怀疑芯片没有工作,检查芯片供电正常,背光开起电压正常,后来测试发现OZ9967的14脚没有一点电压,测试这个脚对地阻值接近0欧,于是换一个芯片,重新测试发现阻值差不多10K左右,开机电视及修复。

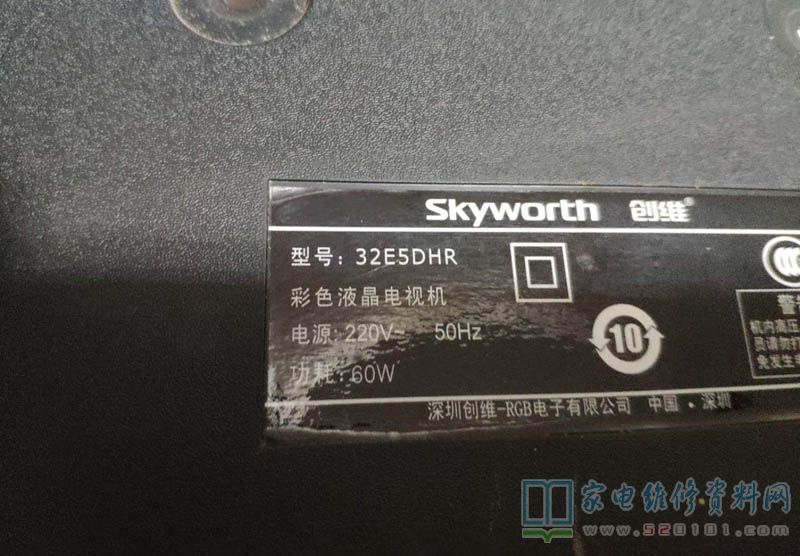

创维32E5DHR液晶电视无背光的故障维修 第1张

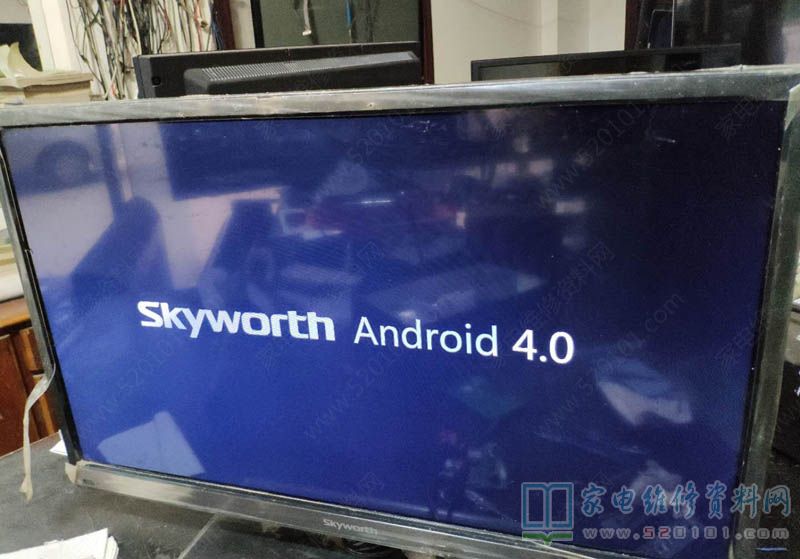

创维32E5DHR液晶电视无背光的故障维修 第2张

创维32E5DHR液晶电视无背光的故障维修 第3张
