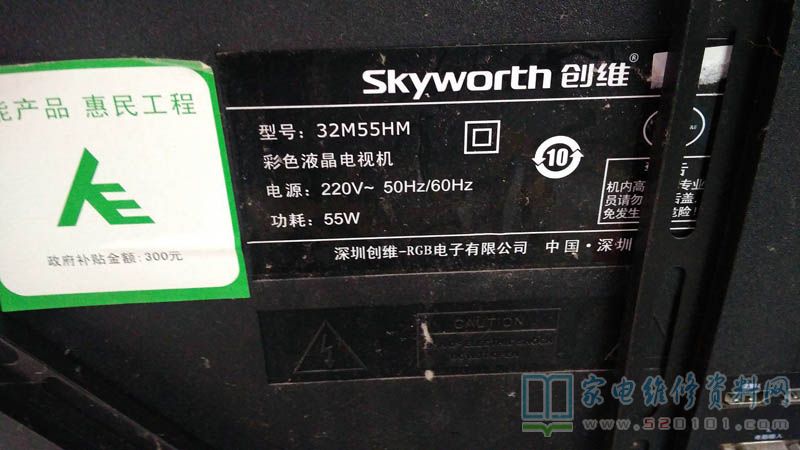

创维32M55HM液晶电视图像上下跳动的故障维修

2022-11-28 00:02:19  阅读 184 次 评论 0 条
摘要:

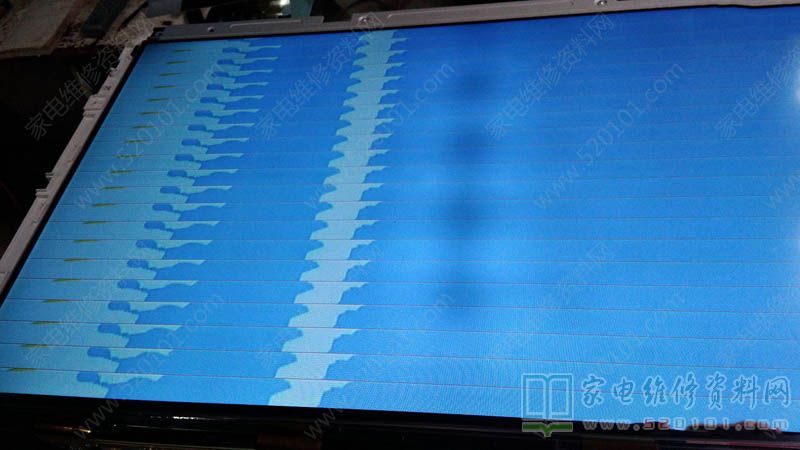

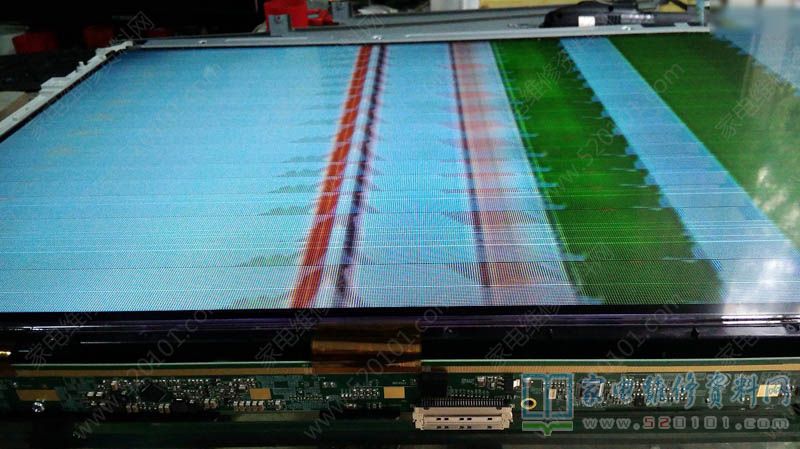

接修一台创维32M55HM液晶电视,故障表现为画面上下跳动,有声音,遥控能操作,但图像上下跳动似CRT场不同步。测主板输出电压无异常,插拔屏线多次无好转,拆开屏幕边框看LVDS传输为双8位+LCKN和LC

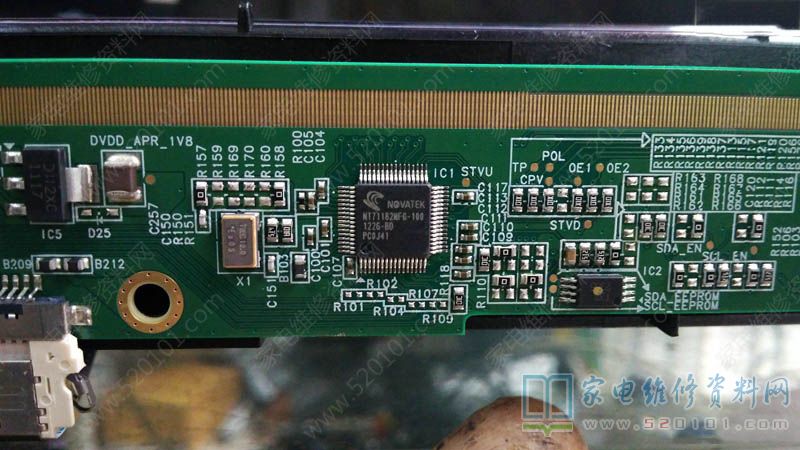

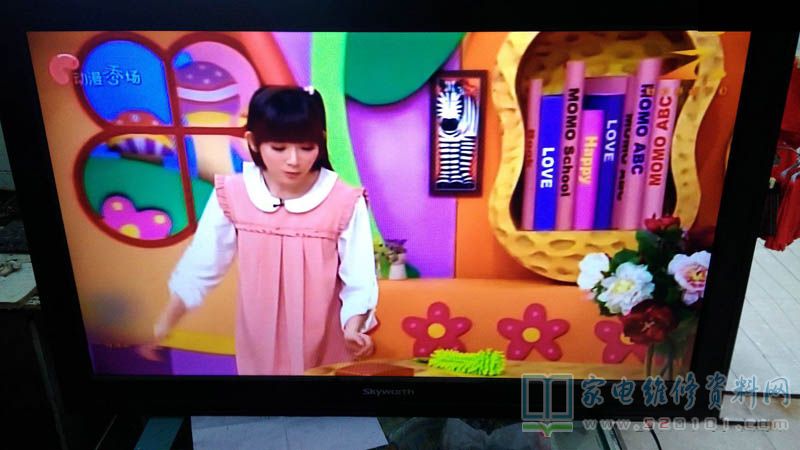

       接修一台创维32M55HM液晶电视,故障表现为画面上下跳动,有声音,遥控能操作,但图像上下跳动似CRT场不同步。测主板输出电压无异常,插拔屏线多次无好转,拆开屏幕边框看LVDS传输为双8位+LCKN和LCKP时钟数据,没HS和VS信号(如果有直接考虑VS)。由于有画面所以几个电压形成电路暂不考虑,判定是NT71182MFG-100解码,LVDS座子或座子到解码的线路不良,波波久未使用懒得找,先补焊芯片,座子结果一切正常。

创维32M55HM液晶电视图像上下跳动的故障维修 第1张

创维32M55HM液晶电视图像上下跳动的故障维修 第2张

创维32M55HM液晶电视图像上下跳动的故障维修 第3张

创维32M55HM液晶电视图像上下跳动的故障维修 第4张

创维32M55HM液晶电视图像上下跳动的故障维修 第5张

创维32M55HM液晶电视图像上下跳动的故障维修 第6张
