液晶电视背光电路采用MP3398A芯片降低电流的方法

2022-11-28 00:34:00  阅读 272 次 评论 0 条
摘要:

最近维修一台32英寸液晶电视,该机子采用的板子为TP.VST69D.PB701,MP3398A芯片的6脚ISET,是LED电流设置端,一般情况下6脚对地电阻在10K以上,输出电流200MA左右。以这块TP.

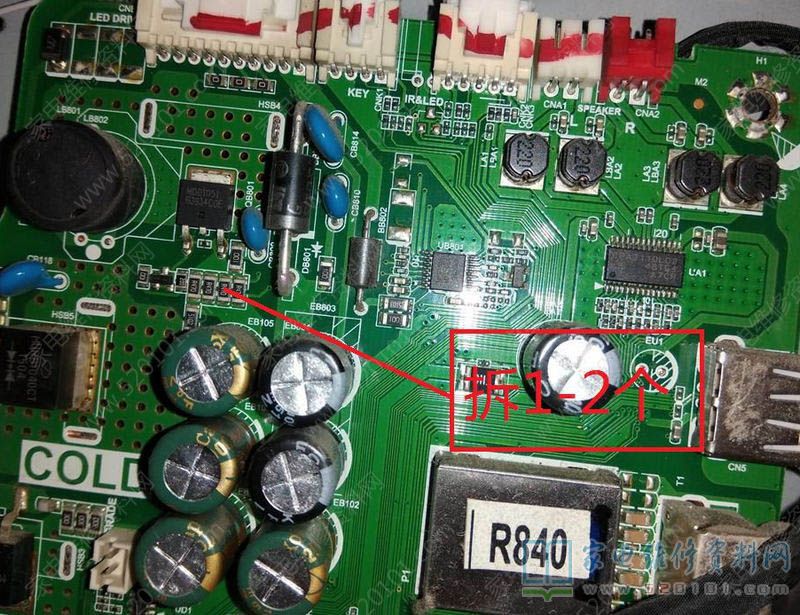

     最近维修一台32英寸液晶电视,该机子采用的板子为TP.VST69D.PB701,MP3398A芯片的6脚ISET,是LED电流设置端,一般情况下6脚对地电阻在10K以上,输出电流200MA左右。以这块TP.VST69D.PB701板子为例,如下图红圈所示,先测电压多少,拆后再测减小了多少即可。

液晶电视背光电路采用MP3398A芯片降低电流的方法 第1张
