创维8S63机芯液晶电视无法开机的故障维修思路

2022-10-11 18:51:31  阅读 124 次 评论 0 条
摘要:

接修一台创维液晶电视,采用的是8S63机芯,故障表现为不开机,测量12V供电对地短路,断开电感LOD后不再短路,这说明主板有问题。逐一断开12V负载电路,问题锁定在以U906为核心的DC-DC转换电路中。

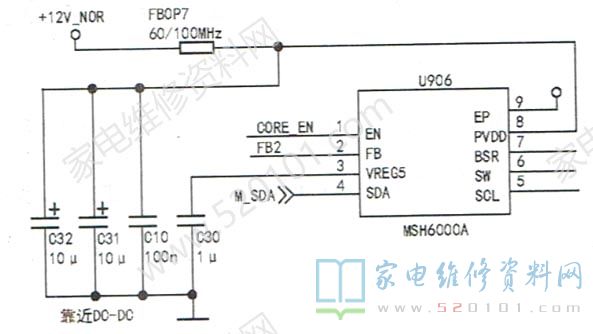

      接修一台创维液晶电视,采用的是8S63机芯,故障表现为不开机,测量12V供电对地短路,断开电感LOD后不再短路,这说明主板有问题。逐一断开12V负载电路,问题锁定在以U906为核心的DC-DC转换电路中。经查贴片滤波电容C32短路,如图1所示。更换C32后试机,故障排除。

创维8S63机芯液晶电视无法开机的故障维修思路 第1张
