创维8S63机芯液晶电视通电40秒后指示灯熄灭不开机的维修

2022-10-11 18:54:06  阅读 114 次 评论 0 条
摘要:

接修一台创维液晶电视,采用的是8S63机芯,上电,面板上的绿灯亮,约40s后指示灯熄灭,但不开机。拆机检查,发现机内有烧焦的气味。仔细观察,TCON电路AVD滤波电容C1N30已断裂。拆下CIN30通电试

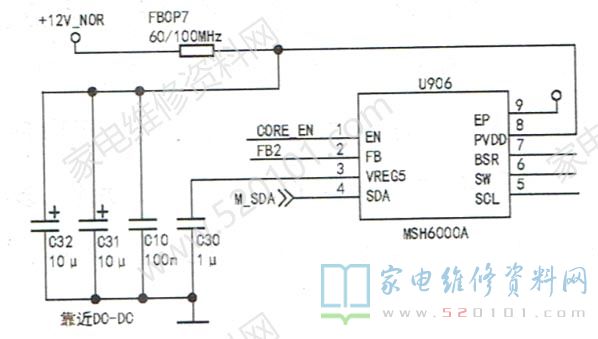

      接修一台创维液晶电视,采用的是8S63机芯,上电,面板上的绿灯亮,约40s后指示灯熄灭,但不开机。拆机检查,发现机内有烧焦的气味。仔细观察,TCON电路AVD滤波电容C1N30已断裂。拆下CIN30通电试机,白屏,测得TCON电路的12V供电正常,但AVDD和VGH电压异常。AVDD电压形成电路如图1所示。分析认为,C1N30损坏易导致升压MOS管Q1N0击穿。更换Q1N0和C1N30后试机,AVDD电压为正常值16V,此时图像正常,故障排除。

创维8S63机芯液晶电视通电40秒后指示灯熄灭不开机的维修 第1张
