创维32E3500液晶电视背光电路工作原理与维修

2022-05-15 06:50:38  阅读 212 次 评论 0 条
摘要:

创维32E3500型LED液晶电视采用5800-A9R430-0P20 VER0020型三合一板, 配用的液晶屏型号是HV320WHB-N81。实绘该机背光电路如图1所示。通电后,12V电压加在UCD1(

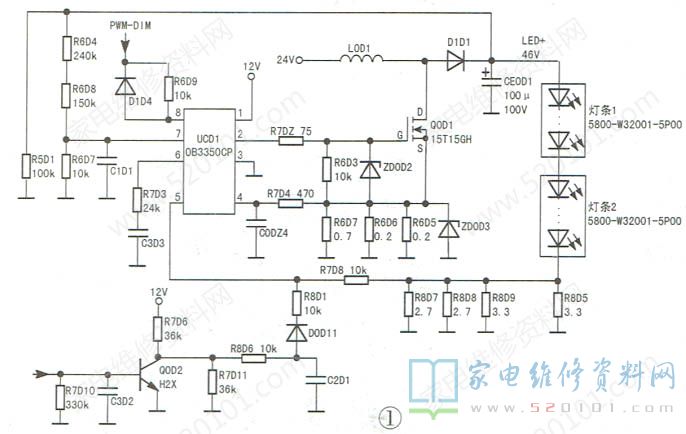

      创维32E3500型LED液晶电视采用5800-A9R430-0P20 VER0020型三合一板, 配用的液晶屏型号是HV320WHB-N81。实绘该机背光电路如图1所示。通电后,12V电压加在UCD1( OB3350CP)的①脚,同时24V电压通过储能电感L0D1加到场效应管Q0D1的漏极。

创维32E3500液晶电视背光电路工作原理与维修 第1张

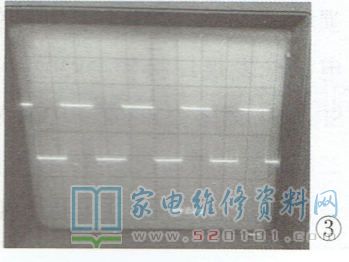

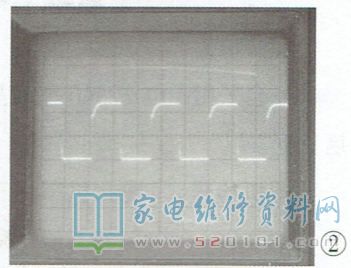

       二次开机后,主芯片RTD2982DQ输出的PWM-DIM电压,使得UCD1⑧脚(DIM)电压为2.9V,UCD1启动工作,从②脚输出幅度为12Vp-p,周期为4.8us的驱动脉冲信号(如图2所示),加到QOD1的栅极,Q0D1工作在开关状态,在储能电感LOD1右端产生了幅度约46Vp-p、周期为4.8us的脉冲电压,如图3所示。

创维32E3500液晶电视背光电路工作原理与维修 第2张

创维32E3500液晶电视背光电路工作原理与维修 第3张

       该电压经续流二极管D1D1续流,产生约46V直流电压(LED+),供给LED灯条。该机屏里面有两根串联的灯条(灯条型号是5800- W32001-5P00),每根灯条由7只灯珠串联而成。实测灯条电流为400mA。过压保护:该电路由取样电阻R6D4、R6D8、R6D9,电容C1D1及UCD1⑦脚(过压保护输入)内部电路组成。若LED+升高,则⑦脚电压升高,当达到保护阈值时,uCD1进入过压保护状态,切断②脚脉冲输出,Q0D1截止,LED+电压降为24V。过流保护:该电路由取样电阻R6D5~R6D7及UCD1④脚内部电路组成。若流过QOD1电流增大,则UCD1④脚电压升高,当达到保护阈值时,此uCD1进入过流保护状态。R8D5~R8D7为灯串电流检测电阻,改变该电阻的阻值,就可改变流过灯条的电流。

故障现象1:开机后背光不亮

分析检修:上电后测LED+电压,二次开机时约为50V ,随后下降,判断灯条有问题。换新后试机,故障排除。此时测灯条电流为395mA。为了延长灯条的使用寿命,拆除R8D7试机,亮度正常,此时灯条电流降为285mA(约为原电流的75%)。

      提示:增大恒流取样电阻阻值(如去掉并联在一起的一只或两只取样电阻)可增大反馈电压,从而减小灯条电流(降至原来的70%~-80%为宜),以延长灯条寿命。

故障现象2:开机后图像亮度暗

分析检修:开机后测LED+电压为38V,灯条电流为75mA。外接同型号灯条后试机,LED+电压仍为38V,灯条电流仍为75mA,看来故障与灯条无关。检查背光驱动电路,测24V供电及UCD1①脚12V供电均正常,测⑧脚电压为2.9V,也正常。怀疑UCD1内部检测电路损坏,但换新后故障依旧。

       UCD1⑤脚还接有以三极管Q0D2为中心的电路。正常工作时,Q0D2饱和导通,不影响⑤脚电压。测Q0D2的c极电压为5V,正常值应接近0V;b极电压为0V,正常值应为0.6V。检查Q0D2及其b极外围元件,发现贴片电容C3D2短路,换新后故障排除。

       提示:C3D2击穿后Q0D2截止,12V电压经R7D6、R7D11分压后,经R8D6、D0D11、R8D1加到UCD1⑤脚,即⑤脚反馈电压升高(用万用表测量无明显变化,约为0.28V),在UCD1内部电路及升压电路的作用下,LED+电压降为38V,从而出现背光亮度不够的现象。
