飞利浦42TA1800液晶电视背光故障维修一例

2023-02-22 19:09:44  阅读 388 次 评论 0 条
摘要:

接修一台飞利浦42TA1800型液晶开机后背光一亮即灭。拆机,测电源板+24V输出正常,背光熄灭前后稳定不变,测背光开启电压正常,判断故障在高压板。该机为10灯双高压板结构,主、副板分别为4H.V1838

       接修一台飞利浦42TA1800型液晶开机后背光一亮即灭。拆机,测电源板+24V输出正常,背光熄灭前后稳定不变,测背光开启电压正常,判断故障在高压板。该机为10灯双高压板结构,主、副板分别为4H.V1838、371/C2、4H.V1838.381/C2,主、副板的结构基本一致,唯一区别是主板上带有背光管理芯片。观察两板上器件无明显异常,在线测各升压变压器及功率管正常,+24V保险正常。仔细观察副板上主插口CN101旁边Q901、Q902功率管下边印制板略有泛黄。该两功率管(9563GH) 为场效应管,在板上双管并联, 判断为+24V供电切换。对比主板上两个9563在线阻值无明显异常,但加电开机后主板上两9563输出24V,而副板上两只9563仅输出5V左右,明显异常。对比测两板9563输出端阻抗一致,结合24V保险未损,表明副板9563场效应管后级大致正常,9563损坏可能是其中一管性能下降先损坏导致另一管过流损坏。更换两只9563场效应管后试机,机器恢复正常。

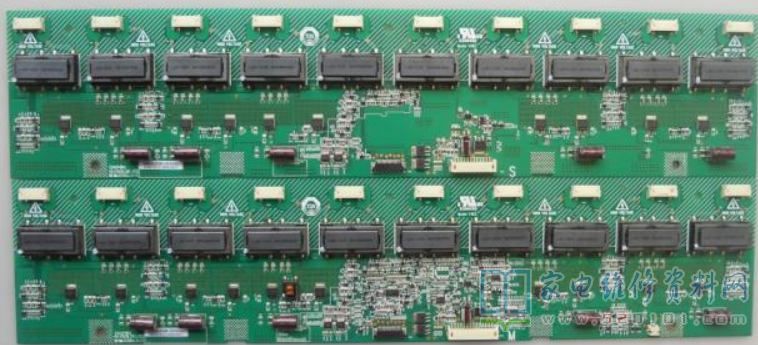

飞利浦42TA1800液晶电视背光故障维修一例 第1张
