康佳LED42IS97N液晶电视图像亮度不均的故障维修

2022-11-14 19:20:59  阅读 248 次 评论 0 条
摘要:

接修一台康佳LED42IS97N型液晶电视,收看中机内发出一种难闻烧煳气味,屏上一侧正常,另一侧发黑、发暗。首先打开机壳发现恒流板( 编号KLD+L080E12-01 ,35014746 )已经烧煳,背面

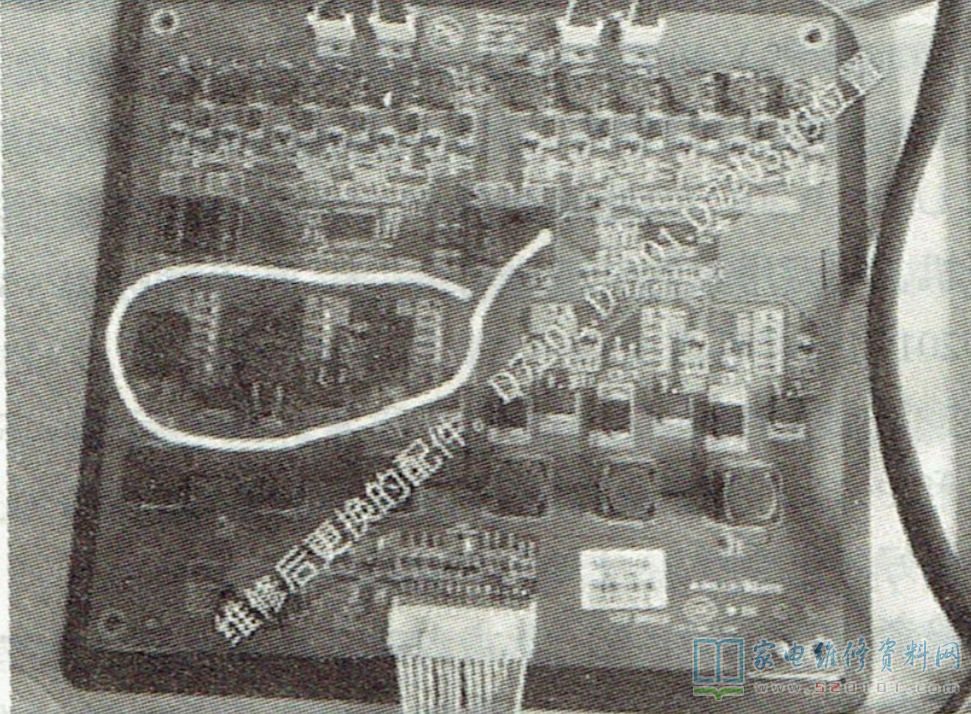

      接修一台康佳LED42IS97N型液晶电视,收看中机内发出一种难闻烧煳气味,屏上一侧正常,另一侧发黑、发暗。首先打开机壳发现恒流板( 编号KLD+L080E12-01 ,35014746 )已经烧煳,背面的铜箔已经烧断。用万用表的电阻挡分别测量二极管D7201~D7203的在路电阻已短路。取下已损坏的D7201~D7203,然后用电阻挡再分别测量MOSFET管Q7201~Q7203的在路电阻,均正常。于是用壁纸刀切掉已烧煳的电路板,并处理好根部,然后上锡用导线连接好。D7201~D7203 的型号是SK3B,因手头没有这种型号的二极管,决定用MBR20100代换。把MBR20100中间的脚焊接在负极,两边的脚焊在正极,如图1所示。板连接好各排线后上电开机,故障排除。

康佳LED42IS97N液晶电视图像亮度不均的故障维修 第1张
