一台创维42L05HF型液晶彩电，通电后红灯亮，按“开机”键后蓝灯亮，但屏上无光栅出现。拆开后盖，开机后实测电容C201(150RF/45OV)两端电压约为400V，说明PFC电路正常。插座CN02中的24V.12V.5V电压均正常，ON/OFF端电压为3.3V，BL-ADJ(亮度调节)端电压为2.6V，BL-ON/OFF(背光开启)端电压为4.8V，说明CPU已发出开机指令。

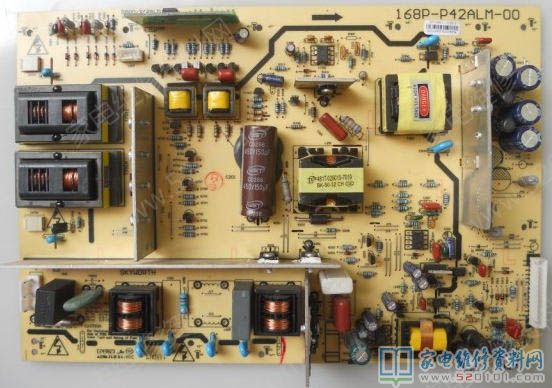

拆下电源、背光二合一板(型号：168P-P42ALM-00)，发现背光电路中的电阻R801烧焦。该机采用EEFL灯管，有两组背光激励电路。对比测量，得知R801的阻值为22Q，同时发现Q801(C1815)的c、b极短路，Q802(A1015)极间短路，Q803(C1815)漏电，Q804(A1()15)极间开路，场效应管Q701(JCS5N50FT)G.S极间短路，Q707(A1015)的e、c极短路。将上述损坏元件全部换新后试机，故障排除。
