海尔LD46U3200液晶电视背光保护的故障维修

2022-10-28 19:00:46  阅读 300 次 评论 0 条
摘要:

接修一台海尔LD46U3200液晶电视,该机在开机显示

      接修一台海尔LD46U3200液晶电视,该机在开机显示"Haier"标志后马上黑屏,且红色指示灯也不亮。开盖,测量电源板插座上的+5VSB电压正常,黑屏后+12V电压下降为0V,同时BL-ON/OFF也由1.8V降为0V,DIM也从3V开始下降。

      测量电源板上Q200( AOD464,电源+12V开/关通断控制)的D极电压,开机后为稳定的+12V,黑屏后逐渐上升到+18V,看来该电压带载能力应无问题。将Q200的D.S极短接,即+12V电压输出不受控,开机后红灯闪烁,随后白色指示灯亮,伴音出现。由此可见,主板及程序应正常,这时主板控制电压BL-ON/OFF为3V、PW -ON/OFF为2.7V、PWB -DIMMING为3V,由此判断故障在LED恒流驱动电路或屏内灯条中。

      拔掉二合一电源板上的插座CN4,用自制灯条测试仪逐个测量五组灯条,最终测得①脚所连leD灯条(实标为“LED5"不亮)。由于拆屏检修或更换灯条比较麻烦,笔者决定先取消此灯条保护进行应急维修。

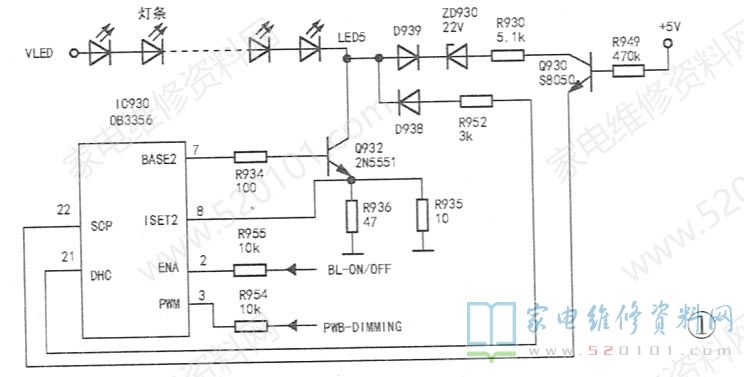

      顺着LED5检查发现其受控于Q932( 2N5551),如图1所示。测得相邻的Q933(控制LED4)的e极电压,在屏亮时为0.2V,屏灭后降为0.15V,稳定一会儿后降为0V,而Q932的e极电压在屏亮时为oV(万用表指针仅微动一下,估计约0.05V)。 打算悬空Q932的e极,连线到Q933的e极,使芯片不保护。谁知悬空Q932的e极后,背光不熄,且声像俱佳,试机5个多小时,未见保护。仔细观察画面,屏中上部仅有极不易察觉的横向暗带,因不影响收视,用户接受。

海尔LD46U3200液晶电视背光保护的故障维修 第1张
      另外,该机恒流控制OB3356的23脚属于过压(OVP)保护端,用指针万用表测量该脚电压时背光灭。
