海尔LH40M6000液晶电视灰屏的通病故障维修

2022-10-17 18:25:13  阅读 434 次 评论 0 条
摘要:

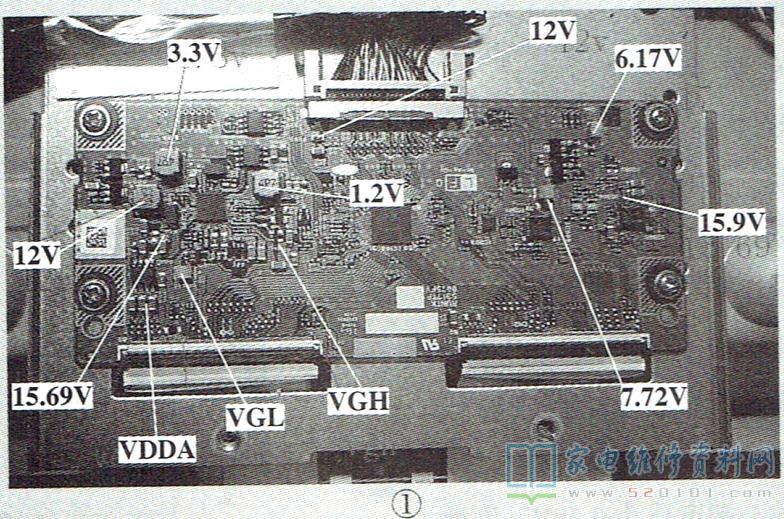

接修一台海尔LH40M6000型液晶彩电,上电开机,灰屏,伴音正常。该机逻辑板型号为RUNTK 5317TP0075FV,如图1所示。上电, 检测屏供电12V正常,但VGL、VGH、VDDA电压均为0V。

      接修一台海尔LH40M6000型液晶彩电,上电开机,灰屏,伴音正常。该机逻辑板型号为RUNTK 5317TP0075FV,如图1所示。上电, 检测屏供电12V正常,但VGL、VGH、VDDA电压均为0V。关机,测量这三个电压端的对地电阻,发现VGH端对地阻值为1.35Ω,已为短路状态。检查VGH负载无问题,判断电压变换芯片ISL9860内部短路,更换ISL9860后图像正常,这时测得VDDA电压为15.65V,VGL电压为5.96V ,VGH电压为33.15V。

海尔LH40M6000液晶电视灰屏的通病故障维修 第1张

      事后发现海尔LH40M6000型液晶彩电的灰屏故障率较高,且多为ISL9860损坏,这应是该型机的一个通病。另外,网售的部分ISL9860质量不良,换上后易出现满屏竖条的现象。
