海尔LD39U3100液晶电视更换主板的过程

2022-10-17 18:18:58  阅读 356 次 评论 0 条
摘要:

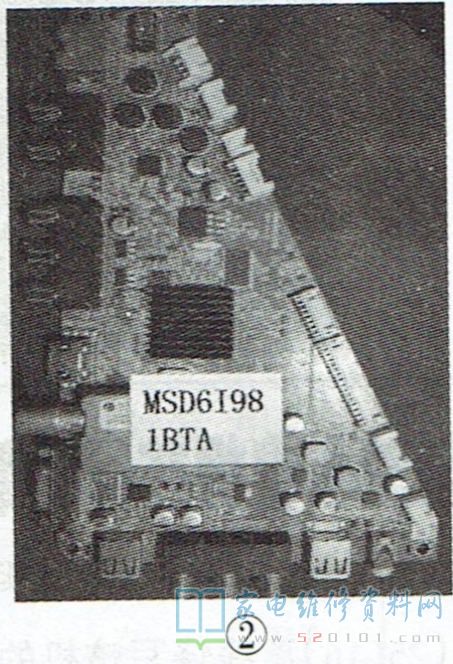

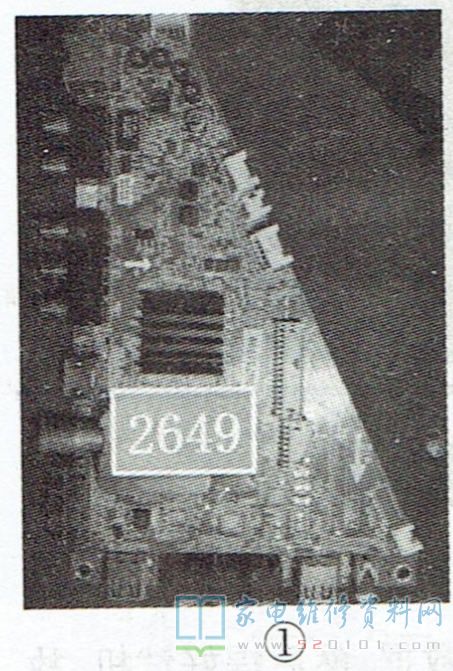

接修一台海尔LD39U3100型液晶彩电,主板上的主芯片遭雷击损坏。原机使用RTD2649型三角形板,如图1所示,而笔者手里有一块0090729994C(MSD61981BTA)型三角形板,如图2所示。

      接修一台海尔LD39U3100型液晶彩电,主板上的主芯片遭雷击损坏。原机使用RTD2649型三角形板,如图1所示,而笔者手里有一块0090729994C(MSD61981BTA)型三角形板,如图2所示。

海尔LD39U3100液晶电视更换主板的过程 第1张

海尔LD39U3100液晶电视更换主板的过程 第2张

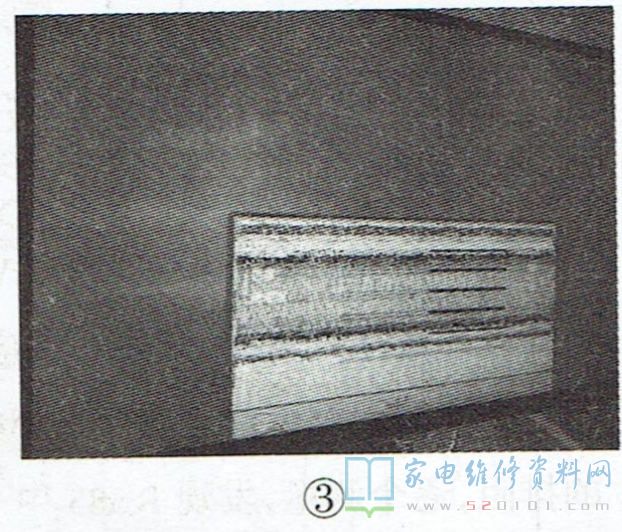

      前者主芯片为RTD2649,后者为MSD6I981BTA,两款板子外形和输入、输出接口完全一致。 上电测量MSD61981BTA主板的LVDS供电为12V,与原主板一致。换上MSD6I981BTA主板后试机,图像花屏,且倒立,如图3所示。

海尔LD39U3100液晶电视更换主板的过程 第3张

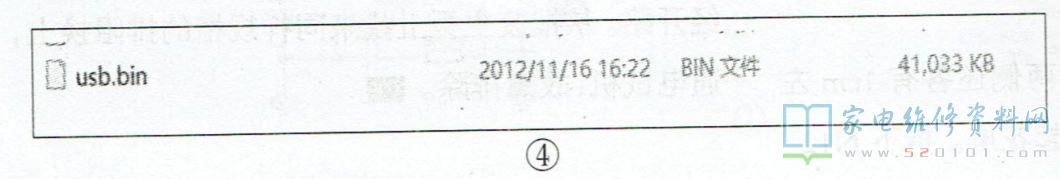

      根据经验,此现象应是软件异常所致。该机液晶屏型号是J390FWSD01。从厂家售后服务部获得对应的主程序,如图4所示。

海尔LD39U3100液晶电视更换主板的过程 第4张

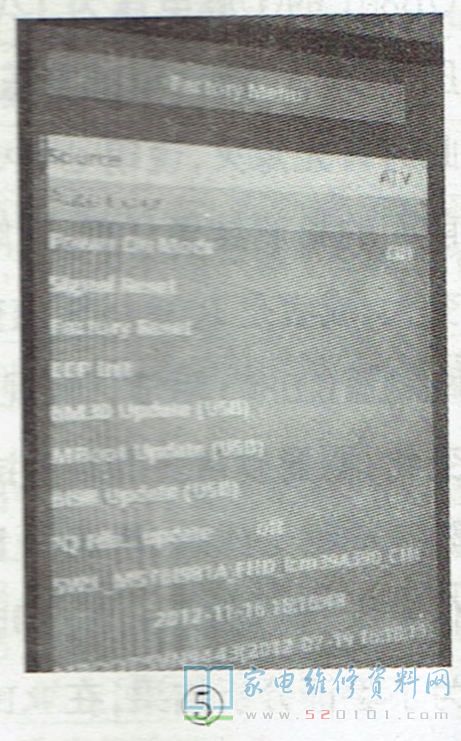

      先将主程序拷贝到U盘的根目录中,然后将U盘插到电视机的USB口中,上电开机,先按遥控器上的“菜单"键,再快速按数字键"8、8、9、3”进入工厂模式,如图5所示。按遥控器方向键选择“6I98 Update (USB )”-项再按“ 确定"键升级主程序,指示灯 闪烁约5min后升级结束。重新开机,图像还是花屏状态,但不再倒立,说明升级成功。

海尔LD39U3100液晶电视更换主板的过程 第5张

       花屏现象,说明主板输出的LVDS信号格式与逻辑板要求输入的像素时序不一致,出现了RGB像素错位。同时也说明,差分数据线中的行场同步信号与使能信号是正确的。本机液晶屏为高清屏,分辨率为1920X1080,使用的双8线,有8对差分数据线,2对时钟线。

       液晶面板都带格式选择功能,并通常设有控制端,若要改变其格式,改变其控制端的电平即可。若是高电平,则悬空或者接地可让其变成低电平;若是低电平,则将控制端通过一只1k的电阻接3.3V。

       上电测量逻辑板LVDS接口各脚电压,发现⑦脚电压为3.122V ,如图6所示。

海尔LD39U3100液晶电视更换主板的过程 第6张

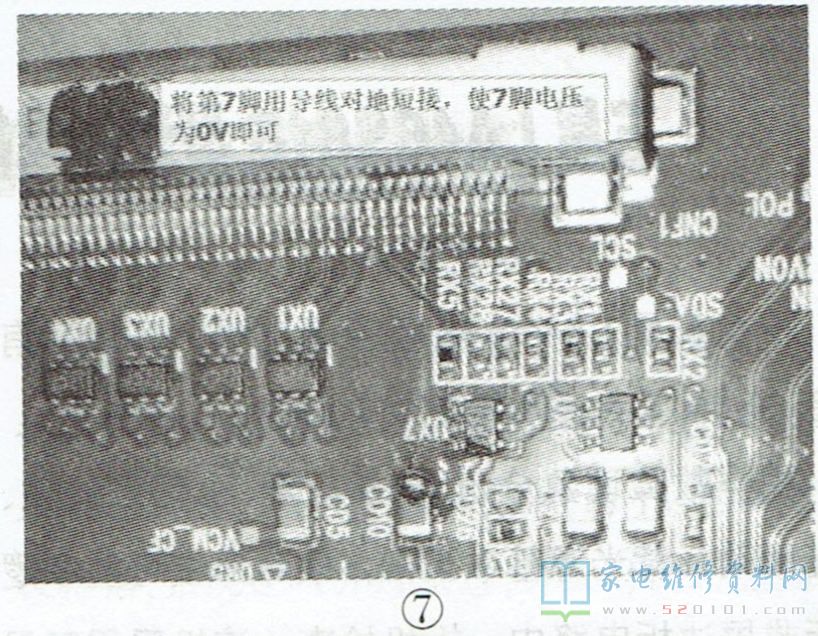

       试用镊子将该脚瞬间短路,图像色彩正常,说明该脚就是LVDS信号格式选择端。用一段细铜丝导线将⑦脚接地,如图7所示。

海尔LD39U3100液晶电视更换主板的过程 第7张

       通电试机,图像正常,图8所示。

海尔LD39U3100液晶电视更换主板的过程 第8张

       提示:RGB三基色的每一像素在通过差分数据线传输时,存在一个分配问题(哪对线传哪一种基色,某基色每一位像素次序如何排列),制造屏的厂家和制造主板的厂家应遵守同一分配规定才能对接,这就是所谓的LVDS信号格式。目前,通用的有两种标准:一种是美国的VESA标准,一种是日本的JEIDS标准。
