海尔LE48A720液晶电视黑屏的故障维修

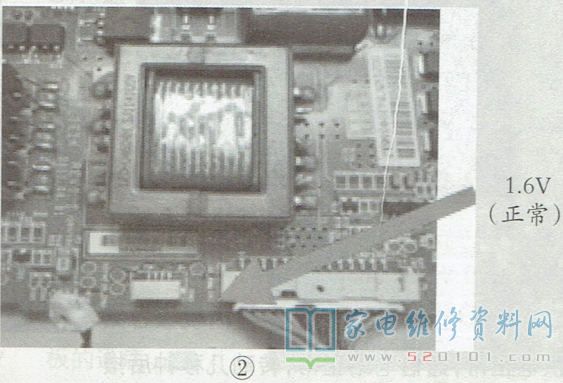

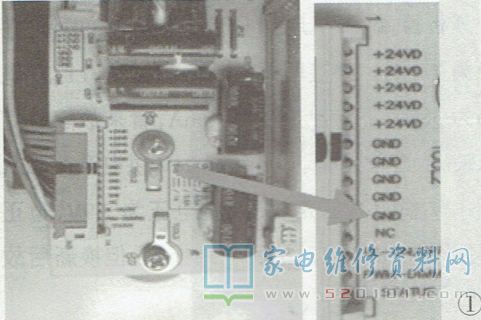

      接修一台海尔LE48A720液晶电视，正常收看几分钟后黑屏。用户更换背光驱动板后，故障依旧。上电，测量开关电源输出的12V .24V、5V电压均正常(如图1所示)，接下来测量背光开/关信号电压为5V，亮度调节信号电压为3.7V，均正常;逻辑板送给LED背光驱动板的电压1.6V(正常)，如图2所示。

     黑屏时测量上述电压没有变化，但灯条电压从197V降至5V左右。用手电筒从背面透光孔中照射，可以看到屏幕上有模糊的图像，于是断定灯条有故障。拆开液晶屏，发现屏内有两根灯条，每根灯条由64只灯珠串联而成，每只灯珠由两只发光二极管并联而成。购买灯条及连接线(注意:有的灯条接口不同，必须连同购买匹配的转接线)，更换灯条后故障排除。
