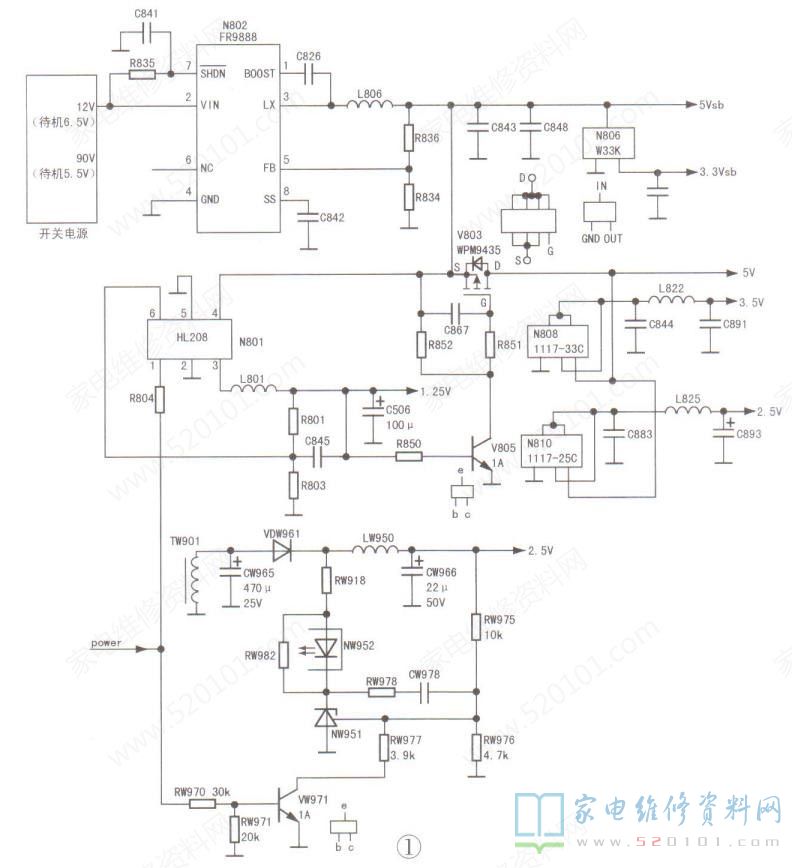

康佳32F3300CE型LED液晶电视采用三合一板，其板号为35016968，屏型号为HV320WHC-200-X-PCB-X00。实绘主板上的DC- DC转换电路如图1所示(未标注容量的电容为贴片电5Vsb待机电压形成电路由N802( FR9888 )及外置元件组成。

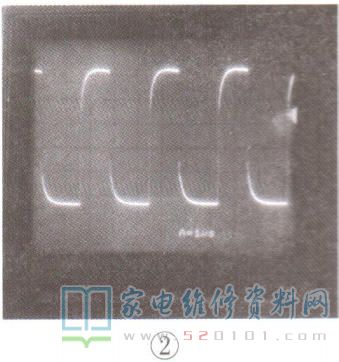

通电后， 12V电压一路加到N802②脚，另一路通过电阻R835加到N802的使能端⑦脚，电路起振，在③脚产生幅度约为11.6Vp-p、周期约为2.9us的波形，如图2所示。

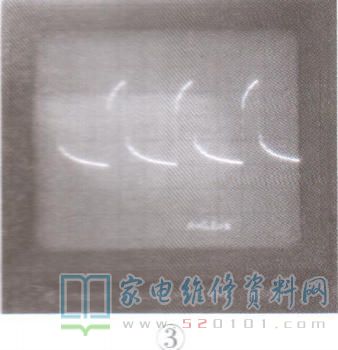

在N802内部的续流管及储能电感L806的作用下，在滤波电容C843.C848两端形成5V直流电压。3.3Vsb待机电压由N806(W33K )稳压产生，供CPU、遥控.按键等电路使用。1.25V内核供电电压电路由N801(HL208 )及外置元件组成。二次开机后，CPU的Power端输出约3V左右的高电平，通过电阻R804加到N801的使能控制端①脚。电路起振，在N801③脚产生幅度为3.6Vp-p.周期为0.56us的脉冲，如图3所示。
在N801内部续流二极管及储能电感L801的作用下，在滤波电容C506两端产生1.25V电压，供主芯片内核使用。HL208的引脚功能:①脚，使能;②脚，接地;③脚功率开关管输出端，外接储能电感;④脚，供电;⑤脚，接地;⑥脚，反馈端，内部电路根据此反馈电压调节输出电压值:在1.25V电压形成后，三极管V805饱和导通，P沟道场效应管V803导通，输出5V电压。
3.3V电压由N808(1117-33C)稳压产生，2.5V电压由N801(1117-25C)稳压产生，供DDR使待机时，CPU的POWER端子输出0V低电平，三极管vW971截止，则取样电阻RW977不起作用，此时的取样电阻为RW975.RW976，此时开关电源90V(背光供电)端的电压约为55V ，12V端的电压约为6.5V。N802仍可输出稳定的5Vsb(该IC输入电压范围为4.5V~23V )，N806仍可输出稳定的3.3V电压，满足CPU正常工作所需。二次开机后，CPU的POWER端输出3V左右高电平，VW971饱和导通，取样电阻的下偏电阻由RW976、RW977并联组成，此时开关电源输出电压升至标准值，即90V和12V。
故障现象1:上电后红灯亮，不开机。
分析检修:测开关电源输出的12V、90V电压正常，5Vsb.3.3Vsb电压也正常，且纹波不大，但5V、3.3V.2.5V.1.25V电压均为0V。由于5V、3.3V.2.5V这几种电压均受1.25V电压控制，所以.先检查1.25V电压形成电路。测量N801的④脚5V供电正常，但使能端①脚电压为0V，不正常。经查，电阻R804到N801①脚之间的过孔不通，用细导线跨接后试机，故障排除。
故障现象2:上电后，红、绿灯都不亮，不开机。
分析检修:上电，测量开关电源输出的12V和90V电压分别为6.5V和55V，说明开关电源处于待机状态。测3.3Vsb.5Vsb电压均为0V。因3.3Vsb电压来源于5Vsb，所以先查5Vsb电压形成电路。测N802②脚供电为6.5V， 基本正常，但⑦脚(使能端)电压为0V，明显异常。经查贴片电容C841漏电，换新后试机，故障排除。
故障现象3:上电后绿灯亮，不开机。
分析检修:上电，测开关电源输出的12V.90V电压正常，5Vsb.3.3Vsb.5V.3.3V.1.25V电压也正常，但2.5V电压仅为1V。测N810③脚5V供电正常。断电后测量2.5V负载无短路现象，判断N810损坏，换新后故障排除。
故障现象4:上电后红灯亮，不开机。
分析检修:上电，测开关电源输出的12V.90V电压正常，5Vsb.3.3Vsb.5V、2.5V、1.25V电压也正常，但3.3V电压仅为0.5V。测N808③脚5V供电正常。断电后测量3.3V负载无短路现象，判断N808损坏，换新后故障排除。
