创维22L08IW液晶电视黑屏的故障维修

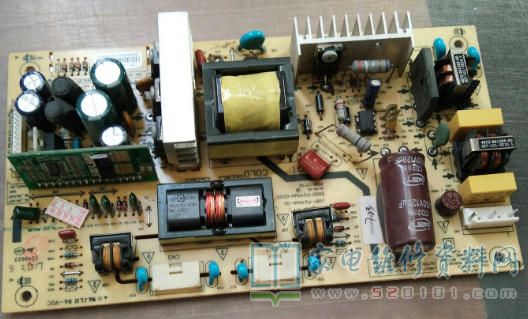

      一台创维22L08IW型液晶电视，二次开机后伴音正常,但背光不亮，无光栅、无图像。拆机目测，电源二合一板(板号为168P-P24AWN-00、5800-P24AWN-0000)上无明显损坏的元件。上电，测得主滤波电容C166(120uF/450V )两端电压为300V，开关电源次级输出的5V和12V电压正常。用自制的背光灯管点灯器检测灯管发光正常。

      在检测中发现，当灯管点灯器的12V供电取自该机电源二合一板时，灯管不亮，由此可判断12V供电电路有问题。断电，焊下12V滤波电容C76、C77 (均为2200uF/25V)和C80(470pF/25V)检测，发现C77、C80均无容量，换新后试机，故障排除。
