海信LED50K220液晶电视画面偏暗的故障维修

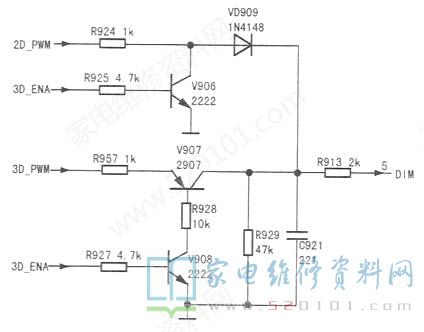

      接修一台海信LED50K220型液晶电视，故障表现为画面偏暗，该机采用的是RSAG7.820.6389电源板（图纸）。用遥控器切换电视机显示2D或3D画面，发现3D画面亮度正常，2D画面偏暗，说明故障出在2D、3D画面亮度控制电路中，如图6所示。将电视切换到2D收视状态，并用遥控器控制画面亮度，测N901⑤脚电压可达2.2V，正常，表明此故障与此部分电路无关。再分析电路，发现N901 10脚(电流反馈端)接有3D控制管V905，见图。

     因在2D状态，V905截止，断开v905试机，画面亮度正常。经查，V905已击穿。换新后试机，故障排除。
