海信TLM32V68液晶电视灰屏的故障维修

2022-12-30 19:38:49  阅读 146 次 评论 0 条
摘要:

接修一台TLM32V68液晶电视,该机逻辑板型号为RSAG7.820.1453 VerB,如图1所示。上电开机,测得逻辑板上12V供电保险电阻F1的两端电压均为12V ,正常;VGH为20.84V、VGL

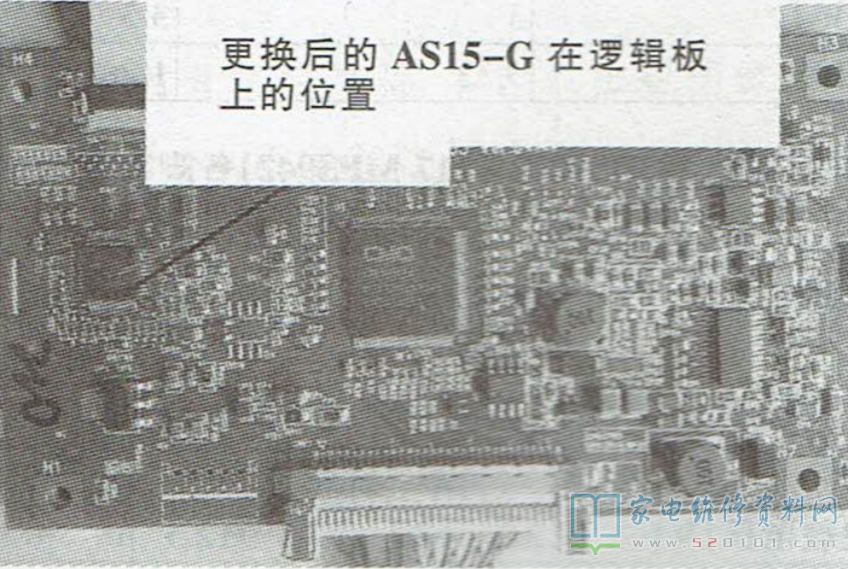

      接修一台TLM32V68液晶电视,该机逻辑板型号为RSAG7.820.1453 VerB,如图1所示。上电开机,测得逻辑板上12V供电保险电阻F1的两端电压均为12V ,正常;VGH为20.84V、VGL为-5.57V,也正常。手摸U6 (AS15-G)表面烫手,说明损坏。由于笔者手头只有AS15-F,对比AS15-G和AS15-F,发现AS15-G底部无金属片,而AS15-F底部有金属片(需接地)。代换时,先用刀片刮掉原芯片底部电路板上的绝缘漆,并涂上焊锡,再换上AS15-F,通电试机,故障排除。

海信TLM32V68液晶电视灰屏的故障维修 第1张
