由错换元器件而引发的新故障1例

2022-12-30 19:45:39  阅读 192 次 评论 0 条
摘要:

接修一台TCL L32E19型液晶电视(MS19C机芯,电源板号为40-1P3235-PWA1XG),开机30min ~40min后屏闪,图像跟着闪动无法观看。此机故障形成原因是电工在调整变压器时把交流220V

       接修一台TCL L32E19型液晶电视(MS19C机芯,电源板号为 40-1P3235-PWA1XG),开机30min ~40min后屏闪,图像跟着闪动无法观看。此机故障形成原因是电工在调整变压器时把交流220V照明电的零线接到火线上,使220V电压瞬间升到380V,交流电网电压升高烧坏用户电视。前一位维修同行已把电源板的3.3V修好,12V、24V电压没有修好,整机不工作。
      打开机壳,发现电源板上的F13(15A)、CB1(6.8uF/450V)、IC9(FSQ510)均已换为同型号元件。DB7(1N4007)被换成UF4007。由于此机型电源板与笔者上次维修的另一台机器电源板相同,损坏的元件一样,所以直接把12V、24V相关电路中损坏的Q12、IC3( L6599D )更换后上电开机,红灯亮;遥控开机,蓝屏亮;插上信源,图声正常。试机10多分钟后让用户拿走,谁知第二天用户反映机器还有故障,说电视看上一小时左右会出现图像闪,不能观看。

      拉回机器,心中却有些疑惑,因为前几日才修好-台同型号的电视机,其器件损坏方式相同。把机子插上信源,上电开机试机,约1个小时左右图像真的闪了起来。断电,打开后盖取出电源板,用万用表测量了10多分钟也没找到损坏的元件。找到该电源板的电路图,发现同行所换的元件中有两个和图纸不符,CB1图注6.8uF/450V DB7图注1N4007,而被分别换成10uF/450V和UF4007,难道是UF4007惹的祸?于是将UF4007更换为原型号的1N4007,再上电试机3个小时,不再出现闪屏,故障排除。

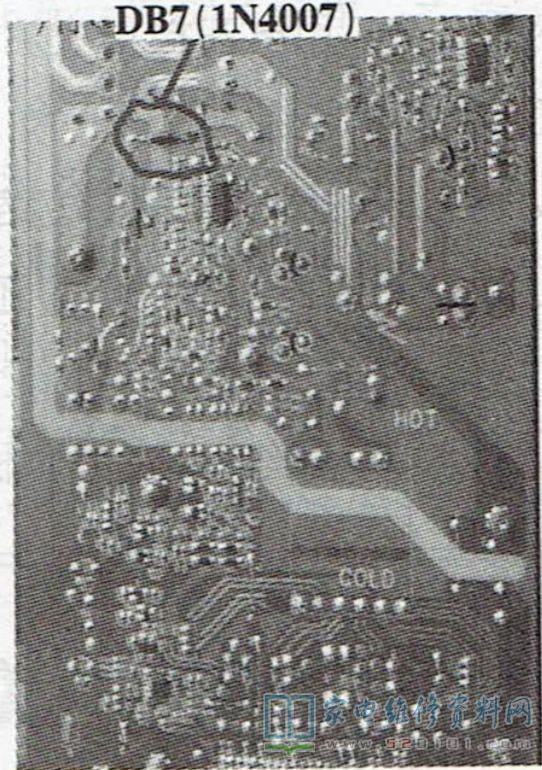

由错换元器件而引发的新故障1例 第1张

      在此要说明一下,UF4007在电磁炉电路中用得最多,但笔者维修电视10多年,很少见UF4007用在电视上的。
      编者注:液晶电源上的元件不可随便替换,因为不同电源电路工作频率及带载功率等不同,器件工作参数是不同的,替换元件时需对照失效件与替代件的规格,不可乱替换,否则引发一些新奇的故障,增大排除难度。
