海信LED32K300液晶电视黑屏的故障维修

2022-11-13 19:42:10  阅读 246 次 评论 0 条
摘要:

接修一台海信LED32K300型液晶电视,黑屏、伴音正常。该机采用海信自产屏,逻辑板直接集成在主板上面,屏上有左右两块独立的电路板,通过两条FPC排线连接主板,如图1所示。首先测量主板屏电压产生电路N30

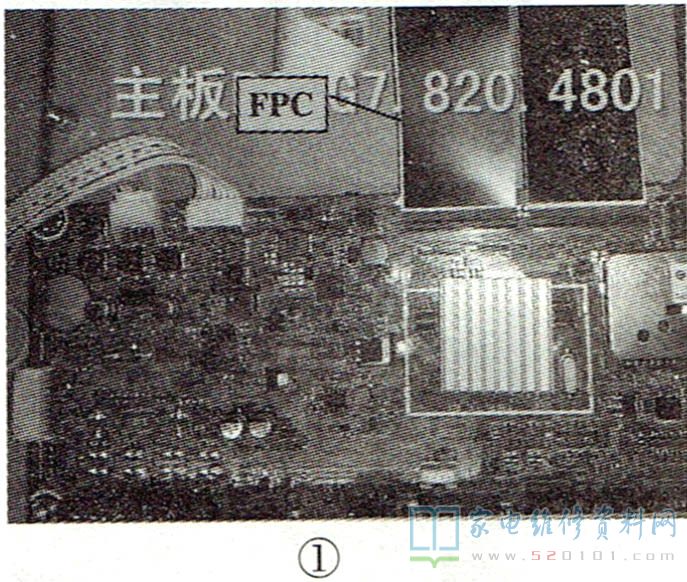

      接修一台海信LED32K300型液晶电视,黑屏、伴音正常。该机采用海信自产屏,逻辑板直接集成在主板上面,屏上有左右两块独立的电路板,通过两条FPC排线连接主板,如图1所示。首先测量主板屏电压产生电路N30(MAX17126)的电压发现除了输入电压12V正常外,VGL、VGH、VGHM等电压均为0V。为快速判断故障原因,拔下两条FPC排线开机,上述电压均恢复正常,至此确定液晶屏有问题。

海信LED32K300液晶电视黑屏的故障维修 第1张

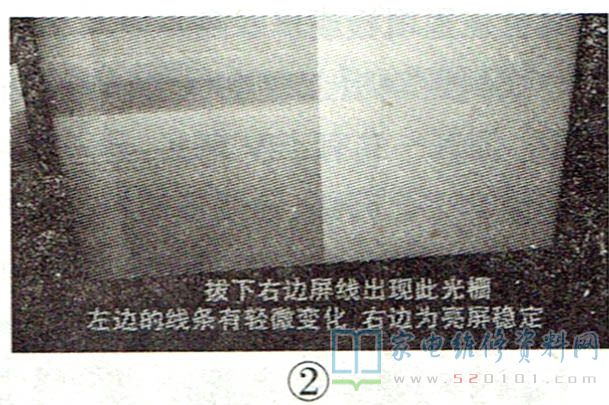

       观察液晶屏体上面的两块电路板,没有集成电路,都是一些阻容元件。根据以前的维修经验,怀疑有电容漏电。为了进一步判断是哪块板问题,采取分别拔下两条PFC排线试机,当拔下右边排线时屏电压恢复正常,且屏上出现光栅,如图2所示。

海信LED32K300液晶电视黑屏的故障维修 第2张

       检查屏右边板,依次测量各个滤波电容的阻值,发现有几个电容的在路阻值约为0Ω。

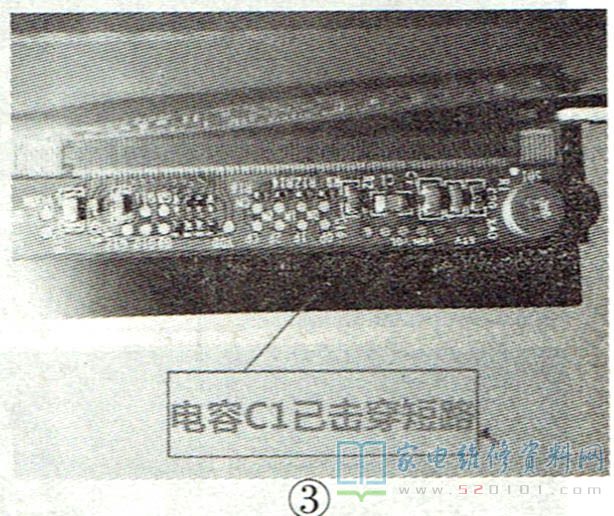

       接下来采用外加电压法进行检查:接上自己制作的大功率稳压电源,先把电压调低至3V左右,将此电压加到滤波电容的两端,稳压电源显示电流值在“1.5A"左右波动,用放大镜仔细观察板上元件有无发热、变色、冒烟等现象,大概10s后用手触摸各个元件温度,发现板子右侧的电容C1温度较高,如图3所示。焊下C1测量,果然短路

海信LED32K300液晶电视黑屏的故障维修 第3张
      编者:作者介绍的液晶屏上驱动电路上电容漏电的维修方法比较实用。若能细化介绍外接大功率电源的具体使用方法及检修各型液晶屏的具体操作就更好了。此方法应该说还可以用于主板电容失效判定。大家不妨试试进一步推广。
