创维32E62RN液晶电视背光亮无图像逻辑板的故障维修

2022-11-13 19:52:26  阅读 190 次 评论 0 条
摘要:

接修一台创维32E62RN液晶电视,该机开机后背光灯亮、无蓝屏无字符,有开机音乐。该机能正常开/关机,又有正常的开机音乐,初步判断电视机的主控电路基本正常。背光亮、无屏显,故障涉及液晶屏、逻辑板、主板L

        接修一台创维32E62RN液晶电视,该机开机后背光灯亮、无蓝屏无字符,有开机音乐。该机能正常开/关机,又有正常的开机音乐,初步判断电视机的主控电路基本正常。背光亮、无屏显,故障涉及液晶屏逻辑板、主板LVDS上屏信号处理电路等。该机逻辑板型号是奇美V320BJ2-XC01。测得逻辑板供电(上屏电压)为12V,正常;VDS信号电压为1.2V,也正常。至此判定该机主板电路工作应是正常的,故障应在逻辑板或屏本身。

创维32E62RN液晶电视背光亮无图像逻辑板的故障维修 第1张

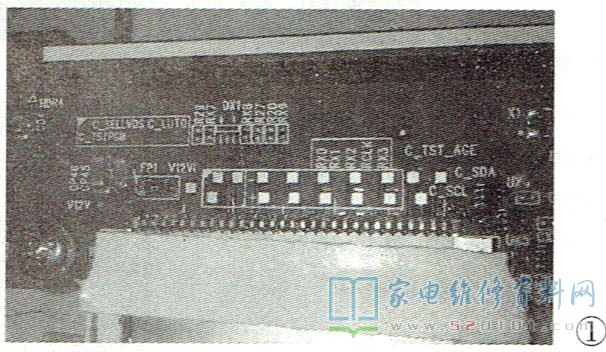

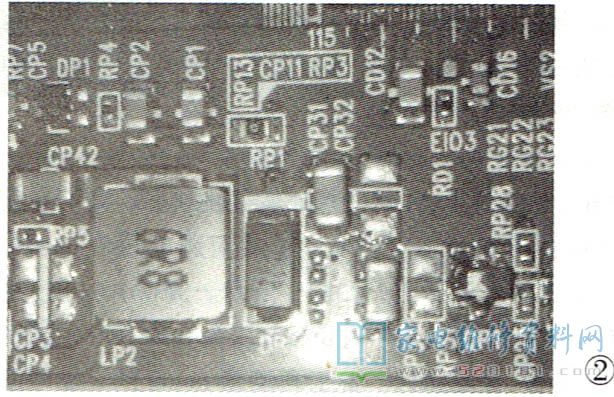

       找到逻辑板上供电保险丝电阻FP1,如图1所示。测其一端有12V电压,另一端为0V。断电,在路测FP!已开路说明逻辑板上有短路现象。仔细检查逻辑板上的贴片元件,发现QP1表面烧焦炸裂,如图2所示。

创维32E62RN液晶电视背光亮无图像逻辑板的故障维修 第2张

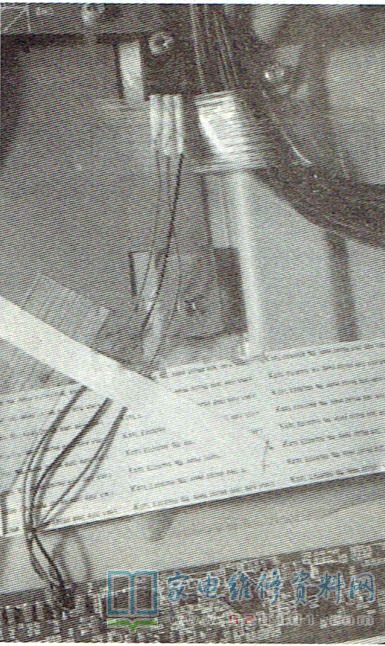

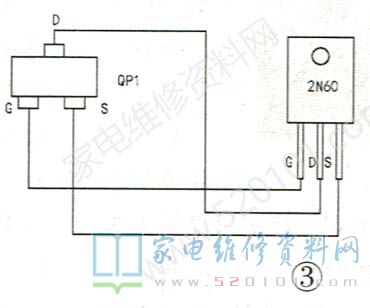

       根据QP1外型及电路走向分析,该元件并非普通的贴片三极管而应该是贴片 场效应管,若为场效应管 ,是P沟道还是N沟道-时也无法准确判定。于是决定进行试验维修:用热风枪将损坏的QP1取下,换上塑封的2N60,接引线连接到对应QP1的G极、D极、S极,如图3所示。然后将2N60用螺丝固定在主板一角的螺 丝孔上,接着用02的贴片电阻代换保险FP1。通电开机,图声正常。经过三天的试机老化,感觉2N60应能胜任。该机交付用户已三月有余,电话回访一直正常。

创维32E62RN液晶电视背光亮无图像逻辑板的故障维修 第3张

创维32E62RN液晶电视背光亮无图像逻辑板的故障维修 第4张

       维修记录:拆除逻辑板上的QP1,恢复供电保险后,通电测量QP1的各脚电压如下:G极11.7V、D极0.56V、S极11.7V;换用2N60后通电屏显正常,此时各脚电压如下:G极12.56V、D极17.42V、S极18.15V(用DT9205A型数字表测得)。
