ROWA乐华LED43C750液晶电视屡烧逻辑板导致灰屏的故障维修

2022-12-13 05:24:47  阅读 326 次 评论 0 条
摘要:

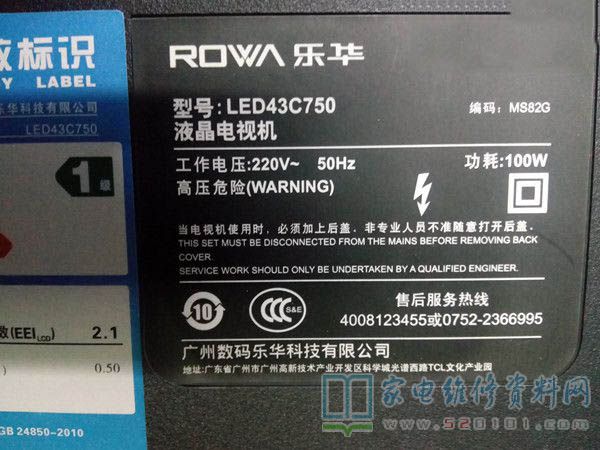

接修一台ROWA乐华LED43C750液晶电视,该机用的三星屏K_160HZ_xxx,逻辑板为K1_60HZ_ZL_V0.1,故障表现为开机灰屏,在用户家时,测得逻辑板的QD4(7N6)短路,根据经验,肯定是屏

      接修一台ROWA乐华LED43C750液晶电视,该机用的三星屏K_160HZ_xxx,逻辑板为K1_60HZ_ZL_V0.1,故障表现为开机灰屏,在用户家时,测得逻辑板的QD4(7N6)短路,根据经验,肯定是屏短路造成的,电视拖回,因备件库没有7N6,决定逻辑板与7N6同时在不同的2家拍下(正好也要进一批配件)。

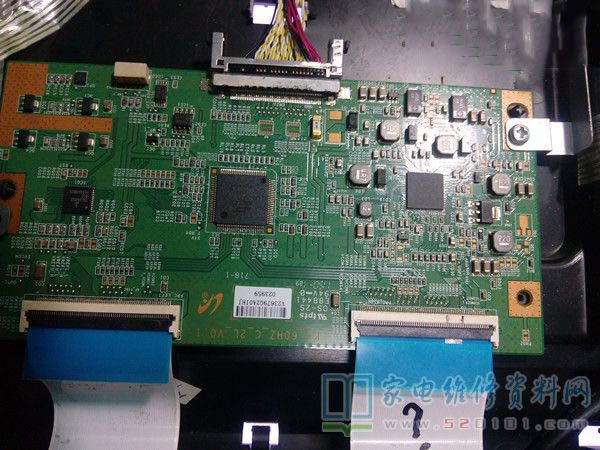

      隔天配件到货,先装上新逻辑板(卖家买一赠一),拔掉上屏排线,测VONE\VOFF\AVDD均正常,先插上屏右侧上屏排线,能看到右侧显示正常,看来是屏左侧边板或左侧屏内部短路(想看看屏两侧有没有耳朵,结果没拆能拆下来,该机屏与前外框合成一体,拆开风险比较大,虽然平时拆屏无数,决定还是不冒这个险),仔细测左侧边板未见明显短路点(今年修屏无数,大多为电极短路,但该机却找不到短路点,烧公鸡也用不上了),看来是无菌性炎症。
      先剪一块大的薄纸片,折成180度衬在FPC-RIGHT 1~23,AC开机、按键二次开机,迅速把手放在插座的开关上并按上(发现不对立即关),同时测量VONE电压,29V正常,看来就是这段电极有隐形短路,再看屏,左侧正常右侧白屏。为确定究竟是哪几个电极的原因,中途坏了3只7N6,但不知为什么,7N6只能换一次,再次短路时就会造成QD4的G电路短路(RT9979的70脚短路),连损我2块板,好在买的2块板中有一块我始终没上机。

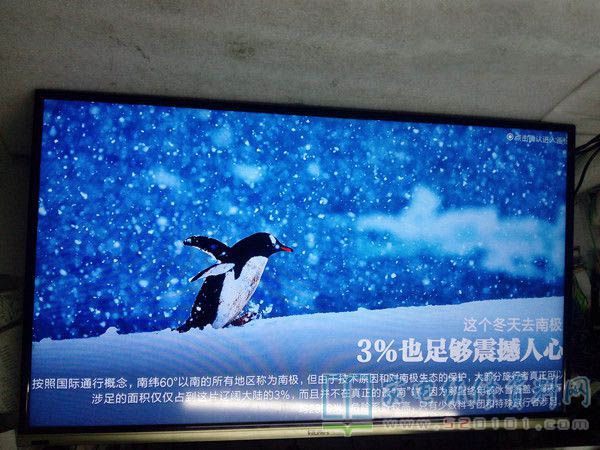

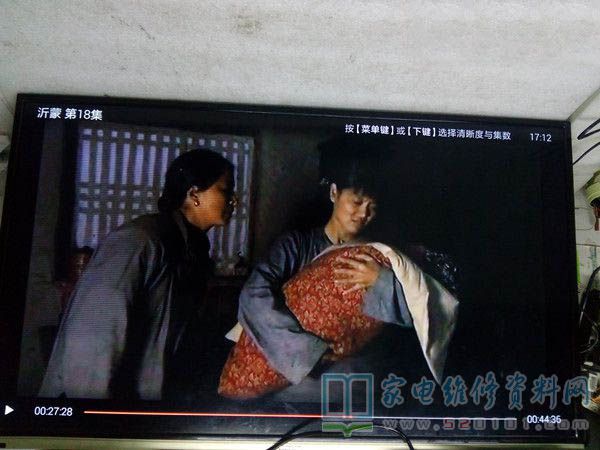

      如下图所示,最后确定把15-23脚隔离,就有图像了,不过,开始小纸片剪了稍大了点,屏左侧图像有很多细横线,后来把纸片再修剪了一下,图像非常完美。

      维修总结:该机的难点在于,稍有不慎就会烧逻辑板7N6,而且试机时非常小心,一但VONE没有电压立即松手就关机了,不过还是会烧逻辑板(中途只有一次没烧),就在网上搜了搜,没看到成功的案例,就是想试试,没想到终于成功了。

ROWA乐华LED43C750液晶电视屡烧逻辑板导致灰屏的故障维修 第1张

ROWA乐华LED43C750液晶电视屡烧逻辑板导致灰屏的故障维修 第2张

ROWA乐华LED43C750液晶电视屡烧逻辑板导致灰屏的故障维修 第3张

ROWA乐华LED43C750液晶电视屡烧逻辑板导致灰屏的故障维修 第4张

ROWA乐华LED43C750液晶电视屡烧逻辑板导致灰屏的故障维修 第5张
