海信TLM42V66C液晶电视不开机的故障维修

2022-11-07 19:30:55  阅读 146 次 评论 0 条
摘要:

接修一台海信TLM42V66C液晶电视,上电开机,蓝灯亮,无开机音乐,黑屏。试机发现背光灯不亮。用万用表测量电源板的输出电压:M5V、12V端为0V,S5V端为5.24V,STB端为3.4V,16V端为19V,

       接修一台海信TLM42V66C液晶电视,上电开机,蓝灯亮,无开机音乐,黑屏。试机发现背光灯不亮。用万用表测量电源板的输出电压:M5V、12V端为0V,S5V端为5.24V,STB端为3.4V,16V端为19V,仅S5V和STB端电压正常。测PFC电压为289V,正常应该是380V。为快速找到故障点,用一只2kQ电阻将S5V端与STB端连通开机,有开机音乐,屏亮;接上信号图声正常。这时用万用表测量电源各输出电压均正常但PFC电压只有312V.看来PFC电路没有工作。

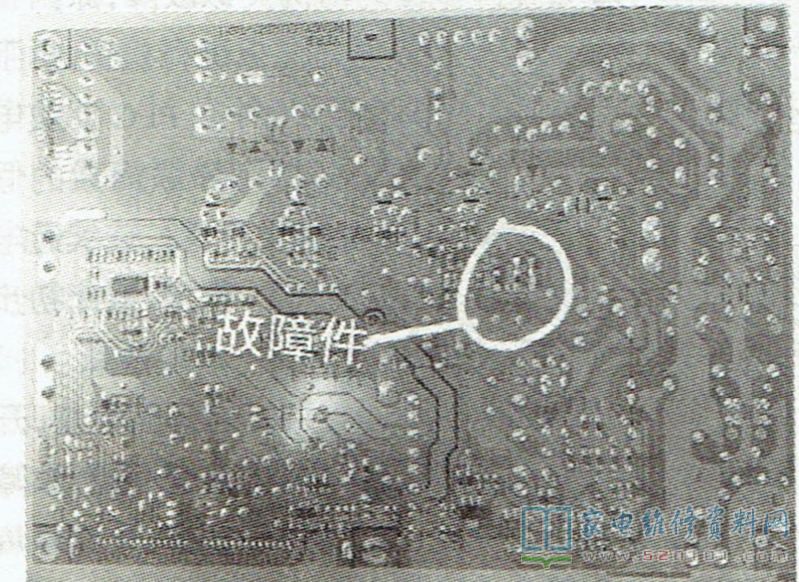

       本机电源板的 PFC控制IC型号是MC33262,位号是N801。先用万用表的电阻挡测量MC33262各脚对地电阻,均正常;测启动电阻R811、R812,如图1所示,发现R811和R812的阻值不一样。取下这两只电阻单独测量,发现R811的阻值为1MΩ,而R812阻值为1.4Ω。找来一只同功率1MΩ电阻代换R812后开机,PFC电压升为385V,将电源板装机上电,图、声正常,故障排除。

海信TLM42V66C液晶电视不开机的故障维修 第1张

       编者注:液晶电源采用强制开机,打开主电源和PFC校正电路,能直观地判定故障部位在开关电源还是在信号板上,判定结果准确,方法实用,建议大家采用此检测手段。
