液晶电视逻辑板故障维修一例

2022-11-07 18:18:12  阅读 198 次 评论 0 条
摘要:

接修一台海信液晶电视,开机后声音正常,背光亮,黑屏。测逻辑板供电12V正常。断电后用万用表测量逻辑板供电端的正、反向电阻,呈开路状态。顺着印刷板检查,发现贴片保险管已开路。保险烧断通常说明电路中有短路的地

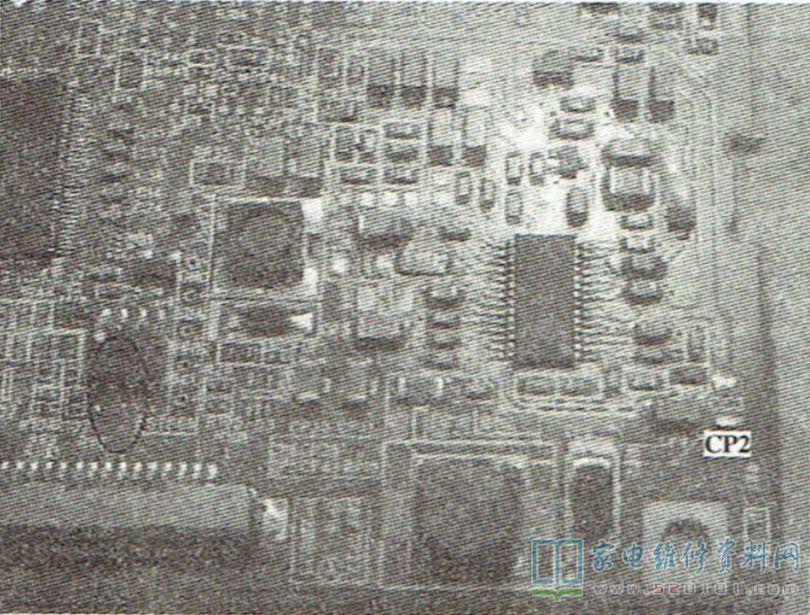

      接修一台海信液晶电视,开机后声音正常,背光亮黑屏。测逻辑板供电12V正常。断电后用万用表测量逻辑板供电端的正、反向电阻,呈开路状态。顺着印刷板检查,发现贴片保险管已开路。保险烧断通常说明电路中有短路的地方,首先怀疑电源滤波电容。仔细观察电路板,右下角电容CP2所在的电路板有些发黄,如图1所示,很明显是高温所致。

      焊下CP2测量,果然已短路,这时再测量12V供电已无短路现象。用一只体积相近的贴片电容代换CP2,用一只0Ω的贴片电阻代换保险管后试机,图像已正常。

      编者注:贴片电容外表不能识别参数大小,可按体积大小和颜色来粗略地估计其容量,这是维修中常采用的方法。

液晶电视逻辑板故障维修一例 第1张
