由电阻阻值变化引起液晶电视满屏彩条的故障

2022-11-07 18:31:21  阅读 14 次 评论 0 条
摘要:

接修一台长虹LT37810U型液晶彩电,不定时出现彩带、彩条现象,如电阻图1所示。据用户反应,该机在正常收看过程中,不定时频繁出现彩带、彩色竖线,且竖线时而清晰,时而模糊,偶尔正常一会儿。

      接修一台长虹LT37810U型液晶彩电,不定时出现彩带、彩条现象,如电阻图1所示。据用户反应,该机在正常收看过程中,不定时频繁出现彩带、彩色竖线,且竖线时而清晰,时而模糊,偶尔正常一会儿。

由电阻阻值变化引起液晶电视满屏彩条的故障 第1张

      根据故障现象分析,问题应出在屏及逻辑板(TCON)上,因为出现满屏的彩色竖线,意味着行驱动已经工作,TFT已导通,但是没有像素信号加入,也就是没有对液晶分子加信号电压,液晶不能产生扭曲,只是全部打开,背光直接通过TFT液晶分子和滤色片而形成的与滤色片对应的色彩,即看到的单色线条。

      液晶屏要正常显示图像,需要逻辑板及行列驱动板提供多种工作电压及驱动辅助信号,工作电压有VDD、vGH、VGL、VDDA、vCOM等,驱动推动信号有STHSTV、CKV、OEPOL、CPV等。

由电阻阻值变化引起液晶电视满屏彩条的故障 第2张

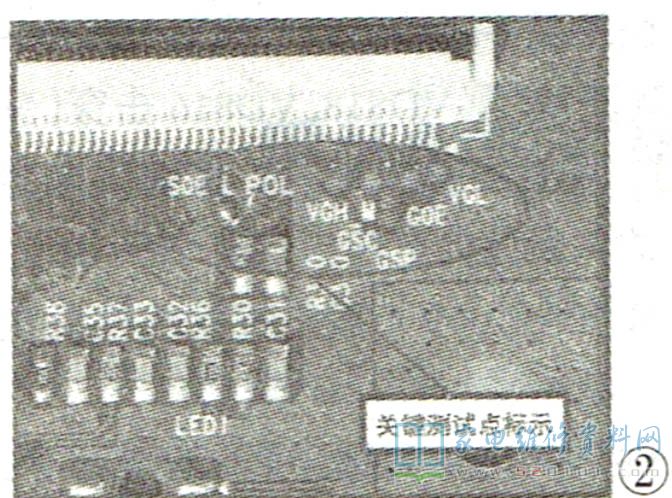

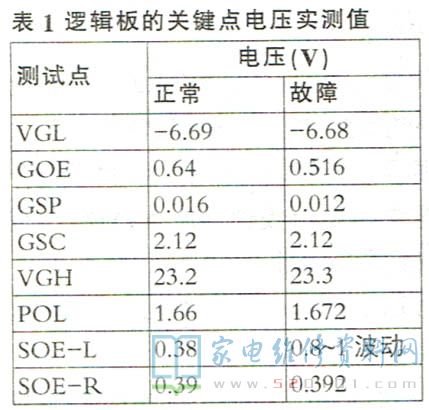

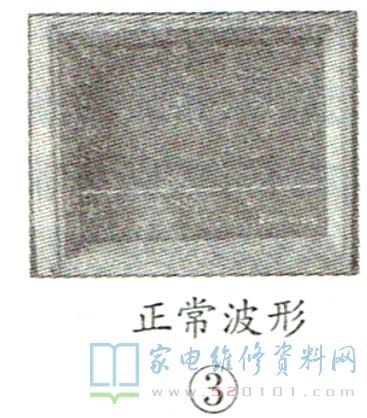

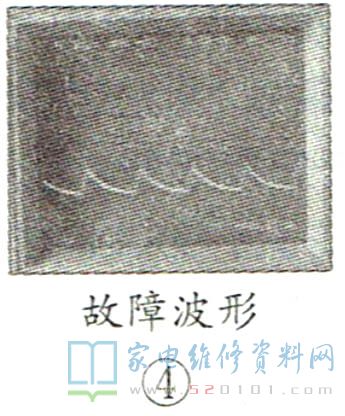

      首先测量逻辑板的关键点电压,如图2所示,实测对比实测值发现SOE-L电压异常,又测得该点在正常与故障时的波形,分别如图3、图4所示,波形差异较大,判定SOE-L信号异常。

由电阻阻值变化引起液晶电视满屏彩条的故障 第3张

由电阻阻值变化引起液晶电视满屏彩条的故障 第4张

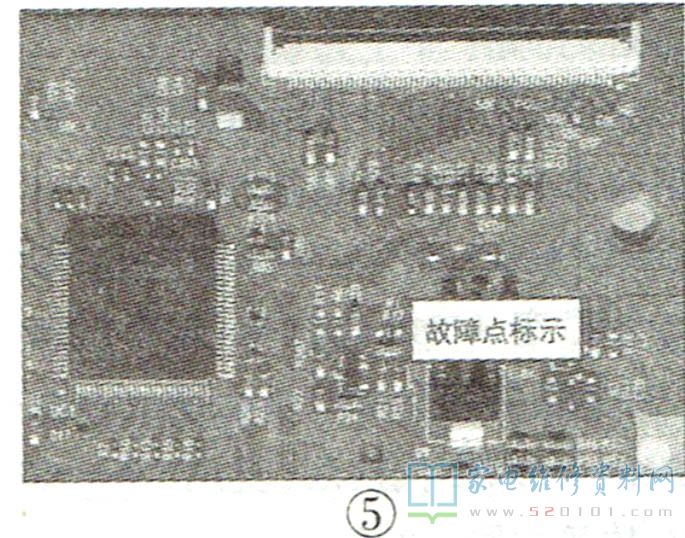

       沿着这个点检查,发现该点一端通过排线连到屏的行列驱动板上,另一端通过过孔及电阻R29连接到TCON芯片上,如图5所示。为了判断是哪一侧引起电压波动,于是断开R29,测得芯片端电压为稳定的0.38V,另一端SOE-L端电压仍然在0.8V~1V之间波动,难道真的是屏坏了?

由电阻阻值变化引起液晶电视满屏彩条的故障 第5张

       在维修中时常遇到板材漏电、过孔不良的现象。试将过孔割断,用飞线直接把SOE-L信号接到了测试点处开机,图像正常,长时间试机,故障不再出现。为了进一步确认故障点,恢复原电路,故障重现。这一路就一只电阻R29,而它也只是起到信号传递及缓冲作用,一定是这个电阻有问题。该电阻标示为“30X" ,测量板上的同型号电阻阻值为20Ω,查询电阻表也是20Ω,但实际测量R29的阻值却在2kΩ~100kΩ之间变化,试用一只22Ω电阻代换后试机,故障排除。R29 阻值的变化,导致SOE-L信号不稳,从而引起本机故障现象。

由电阻阻值变化引起液晶电视满屏彩条的故障 第6张

       SOE是什么信号呢? SOE其实就是OE信号,这个OE信号被分为OE1和OE2。一个用于控制栅极输出信号,另一个用于控制灰度等级,也就说这两个OE信号分别控制行驱动和列驱动。而本机中的SOE-L信号也就是OE2信号。为了验证自己的分析,将屏拆开,查看SOE-L信号的去向,发现该信号去往屏左侧的列驱动板,而且这个信号又分为三路,分别送到了三个列驱动IC芯片的内部,可以认为它直接控制着列驱动。在这个板上还有一路SOE-R输出,这一路通过RSDS排线进入到屏右侧的列驱动IC芯片内部。
       在这块逻辑板上同样具有两个OE信号,为了区分这个OE信号是控制行驱动还是列驱动,故在它们的前面做了一个标记,控制列驱动的OE信号就在前面加个S(因为Source driver为列驱动的意思,取前面的S),而控制行驱动的OE信号则在前面加个G (因为Gatedriver为行驱动的意思,取前面的G)。
       维修体会:这台电视已被他人断定为屏损环,但经笔者相关的理论分析得以修复。正是通过这个故障的维修,让我真正体会到理论知识的重要性。只有仔细观察故障现象,结合理论分析才能确定一个明确的检修思路,继而排除故障。
