该机上电后三无(面板指示灯不亮，无光、无声)，通电测得待机5V电压和PFC 390V电压正常，主电源5V、12V、24V也正常，但背光ON端一直为低电平，逻辑板的上屏电压为0V，这说明主板已给电源板发出了开机指令，但由于某种原因没有发出背光和逻辑板工作指令。
根据经验，主FLASH程序出错的可能性很大。如果FLASH程序出错，为何还能给电源板发出开机指令呢?该机主芯片是MST6M69L，且还有一块独立于主芯片的CPU(位号是U407，型号是6702F )和主芯片通过SCL及SDA总线进行通讯，遥控/键控和主电源ON/OFF以及指示灯都是由该CPU控制。现在主电源已工作，说明该CPU工作正常，问题应在主芯片(因为FLASH只和主芯片有联系)。测主芯片的1.26V.2.5V和3.3V供电全正常。该主芯片的128脚是复位脚(高电平复位)，开机时测出有高电平，但随后保持低电平，这说明复位电路也正常。主板上有一个4针插座XP13，①脚是5V，②脚是地，③脚是"RXD"，④脚是“TXD"，用连线将该插座和电脑连接，查看开机打印信息无任何显示。

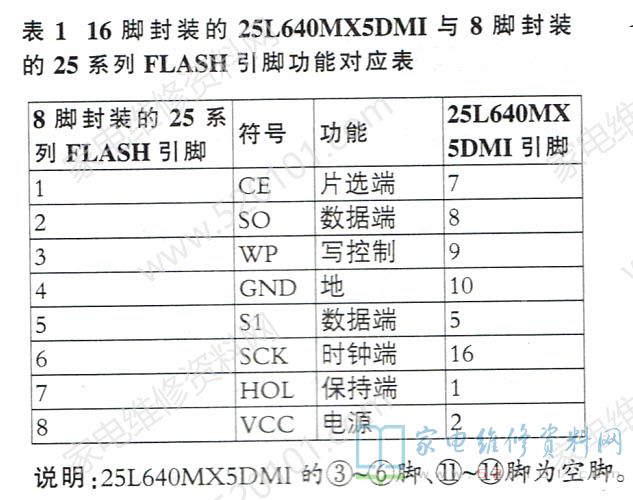

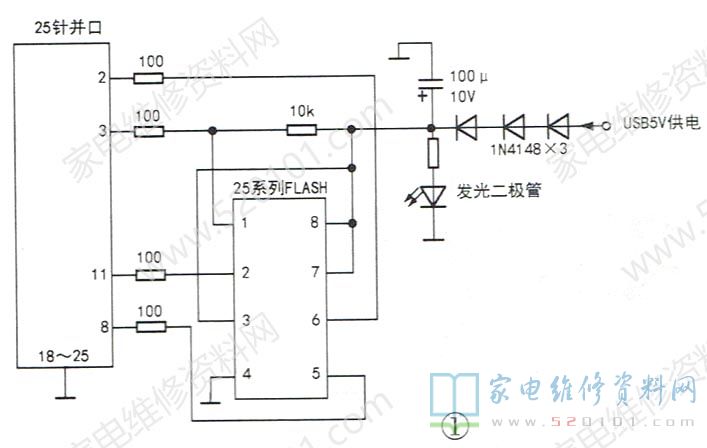

大部分液晶电视的FLASH采用8脚贴片封装的25系列，但本机采用16脚封装的25L640MX5DMI-12G芯片。笔者一直用自制的简单编程器(如图1所示)对25系列8脚封装的FLASH进行读写，不知道该编程器能否读写这个芯片?查看资料，发现这两种封装的FLASH的工作原理完全一样， 其引脚功能对应关系如表1所示。
按对应脚焊出6根引线插入编程器(该编程器的③脚、⑦脚与⑧脚(vCC)相连，接3.3V电源)，先选择MX25L芯片，点击“读取芯片ID”，得到芯片型号是25L6405，读取正确，然后执行读芯片指令。因该芯片容量较大，读取了约10分钟。读取完成后，发现数据前面全部是“F" ，中间很少一部分是16进制数据，再后面又全部是“0”，这肯定不正常。从网上找到该机型的数据，解压缩后写入芯片成功，焊好芯片开机，故障排除。
值得注意的是，该机型有好几种型号，主要看主板上的贴纸型号后面括号中的数字，本机是TLM47V67PK(5)配奇美屏，下载数据时要对应。另外，从以往几次实践看，能否显示打印信息与FLASH程序有关。本机的FLASH程序损坏严重，主芯片根本就不工作，因此也没有打印信息。由于本机有单独的开/待机控制CPU，所以主芯片不工作，主板仍然会向电源发出启动指令。在维修过程中，取下程序块后主电源仍然正常工作。
