海信LED42K600X3D液晶电视有声音但开机背光一闪而灭

2022-06-12 17:33:43  阅读 100 次 评论 0 条
摘要:

接修一台海信LED42K600X3D液晶电视,故障表现为开机背光一闪即灭,但是有声音。拆机,测主板插座XP804中的STB、BRI、BLSW端均为高电平,说明主板送往电源和背光控制电路的控制信号正常,怀疑

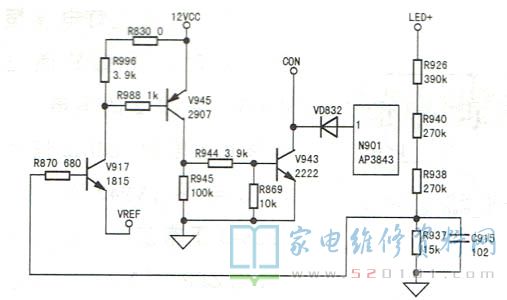

      接修一台海信LED42K600X3D液晶电视,故障表现为开机背光一闪即灭,但是有声音。拆机,测主板插座XP804中的STB、BRI、BLSW端均为高电平,说明主板送往电源和背光控制电路的控制信号正常,怀疑背光电路异常。在通电瞬间测灯串插座XP903①脚LED+电压,上升很快,随后又很快降至125V,判断背光电路因某原因进入了保护状态。测AP3843( N901 )①脚(cOMP)电压仅为0.1V,说明N901的确进入保护状态了。N901的①脚外接LED+过压检测电路,如图1所示。

海信LED42K600X3D液晶电视有声音但开机背光一闪而灭 第1张

      当LED+电压过高时,V917、V945、V943相继饱和导通,N901①脚电压被拉低,迫使N901停止驱动输出。拆下V943试机,背光灯亮,由此推断故障在灯供电OVP检测电路中。检查R926、R940等取样电路正常,测试V943、V945,发现V945的c-e极间已击穿,换新V945后通电,故障排除。
