海信LED42K600X3D液晶电视背光一闪即灭但有声音的故障维修

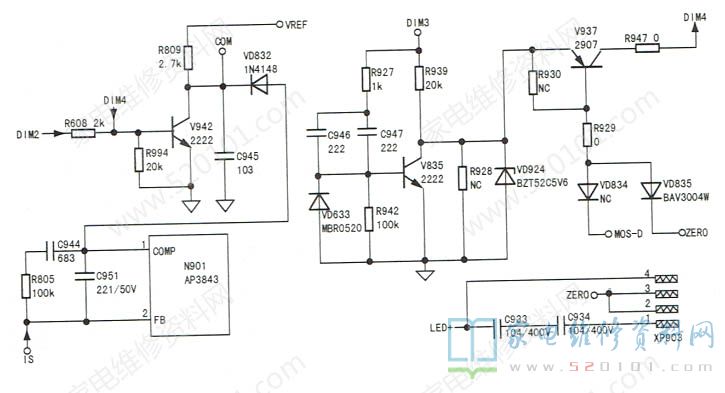

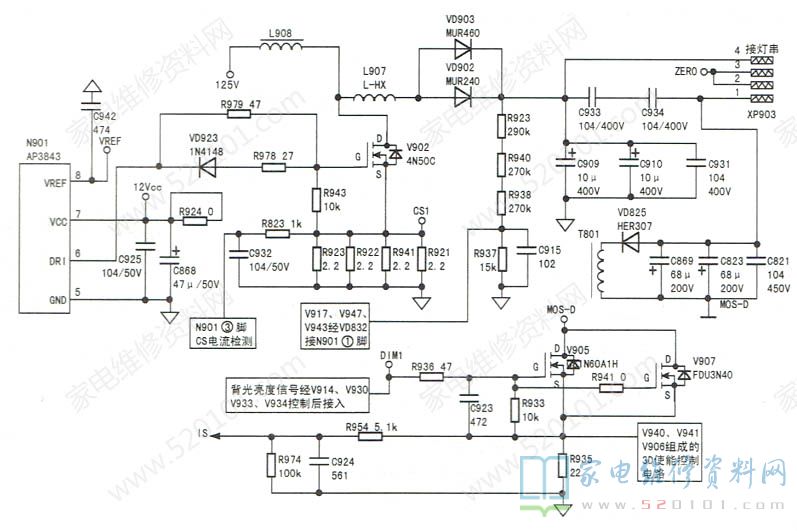

    接修一台LED42K600X3D型液晶电视，故障表现为背光一亮即灭，但伴音正常。参见图1，通电测XP903④脚电压为125V，①脚电压为0V，判断背光控制电路没工作。测AP3843⑦脚12V正常、⑧脚(VREF)5V基准电压也正常，但①脚(cOMP)电压仅为0.8V，异常。AP3843①脚外部电路如图2所示。当①脚电压低于1V时，IC将停止墓动输出。

    电源正常工作时，②脚反馈(FB )信号通过内部误差放大电路，输出变化的电压，经①脚外接RC网络后送入IC，控制⑥脚驱动脉冲，以保证灯电 流恒定。同时，①脚又通过VD832接V942的集电极。当背光正常时，DIM2信号为低电平，V942截止，AP3843正常工作;若灯串开路，ZERO(XP903②、③脚)信号电压下降(低于6V)，V937导通，DIM4信号变为高电压，V942饱和导通，从而拉低AP3843①脚电压，背光控制电路停止工作。断开VD832试机，通电瞬间测得XP903④脚电压超过125V，由此判定故障在灯串上。于是进行检查，发现第四根灯条上的第二颗灯珠开路。替换此灯珠后通电，背灯故障排除。
