一台LED42K600X3D型液晶彩电，开机后背光亮一下就熄灭，断电后再开机，背光不亮。此故障通常在背光电路，或背光供电连接端不良，或者是背光灯珠有短路引起保护。此机电源板号为5030，由NCP1251与T801组成主电源，产生供主板工作的12V、16V电压，供背光电路的125V LED-电压。背光控制电路N901 (AP3843)与V902、VD902、L908、c909、C910组成升压电路，将125V升到155V 左右，如图1所示。
XP903④脚接灯串阳极，XP903①脚接灯串的阴极，并与LED-电压(主电源T801次级一绕组感应电压经VD825、C823整流滤波得到)相连。V905、V907等组成的灯电流恒流控制电路接在负电压的浮地端。该机灯串由9根灯条串联而成，每根灯条由5颗灯珠串联组成。

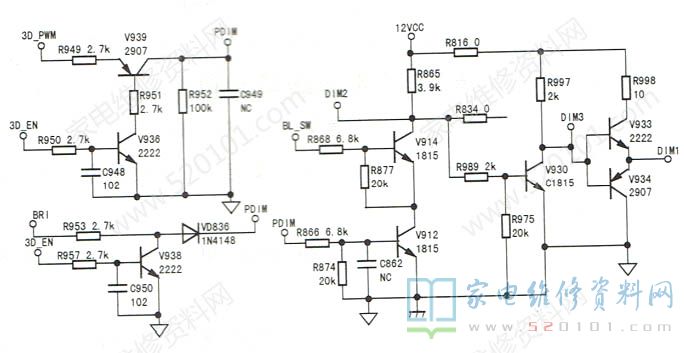

开机时测XP903④脚电压若高达200V，而①脚电压为0V，②、③脚电压高于6V，基本判定灯电流回路有故障。测V905、v907基极控制信号(DIM1)电压为OV，正常时应为高电平。DIM1信号来自前端背光亮度控制电路，如图2所示。
BL _SW为主板送来背光启动控制信号，高电平3.5V。PDIM是由主板送来的亮度控制信号，当电视机工作在2D状态时，主板送来0V~3.5V的BRI信号，通过VD836、R866接入V912基极;当电视机工作在3D状态时，主板送来3D PWM信号通过V939再接入V912基极，同时主板发出3D EN(使能)高电平信号使V938饱和，这时VD836截止，BRI信号控制失控。另外，3D EN信号使V936、V939饱和导通，3D_ PWM信号通过V939接V912基极。由于此时BL sw信号为高电平，故V912、V914同时导通，DIM2信号为低电平，V930因基极为低电平而截止，V933导通，DIM1信号为高电平，恒流控制管V905、V907因栅极为高电平而导通，为灯串提供电流通道。
实测V905、V907栅极电压为ov，V912基极电压为0.7V，BL SW信号为高电平3.5V ，DIM2信号电压为0.3V，V930的集电极电压为0V。检查R997、V930，发现R997开路，换新R997后开机，故障排除。
