海信LED49K300U液晶电视屏幕下半部分图像抖动的故障维修

2022-05-31 17:41:25  阅读 280 次 评论 0 条
摘要:

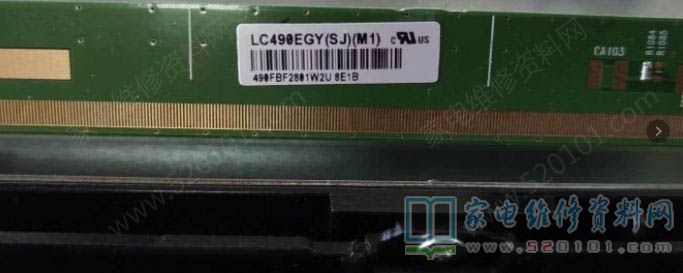

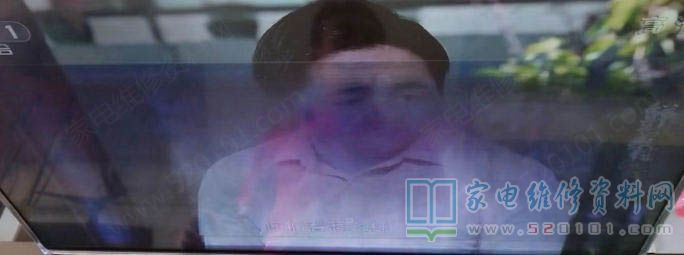

接修一台海信LED49K300U液晶电视(HI3751机芯),故障现象是半屏横线发抖。故障分析,开机屏幕下半部抖动,拆机断开逻辑板到Source板连接线一根,查看屏幕一半正常,一半黑屏。确认是断开Sourc

     接修一台海信LED49K300U液晶电视(HI3751机芯),故障现象是半屏横线发抖。故障分析,开机屏幕下半部抖动,拆机断开逻辑板到Source板连接线一根,查看屏幕一半正常,一半黑屏。确认是断开Source板这边的故障。

海信LED49K300U液晶电视屏幕下半部分图像抖动的故障维修 第1张

海信LED49K300U液晶电视屏幕下半部分图像抖动的故障维修 第2张

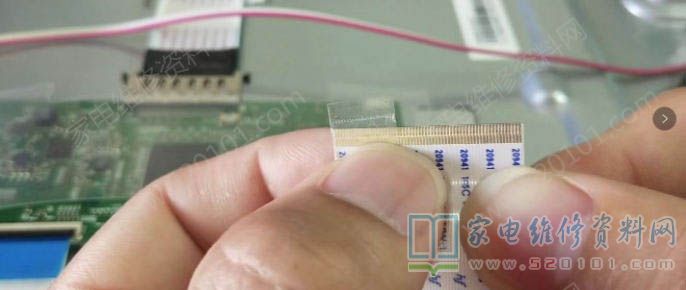

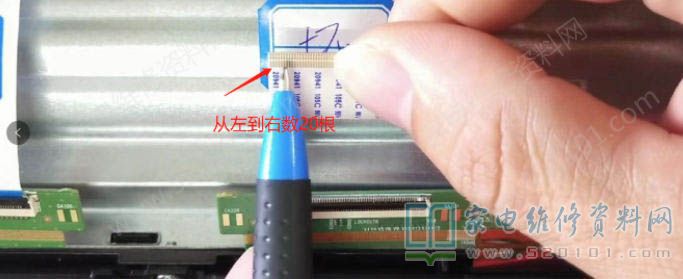

    通电后测量逻辑板首先通过万用表测量12V、AVDD、DVDD、VGH、VGL、GAMMA以及VCOM电压是否有电压输出,确认电压是否在正常范围内,检测逻辑板断开端信号,1到20脚阻值异常,使用镭射机放大找到短路点打开镭射机,点短线路后正常,如无镭射机直接用胶带粘贴绝缘后机器显示正常但是图像认真看有颗粒感。使用此方法慎重。

海信LED49K300U液晶电视屏幕下半部分图像抖动的故障维修 第3张

海信LED49K300U液晶电视屏幕下半部分图像抖动的故障维修 第4张
