长虹LED32A2000V液晶电视图像颠倒的故障维修

2022-05-31 17:55:25  阅读 144 次 评论 0 条
摘要:

接修一台长虹LED32A2000V液晶电视(LS39机芯),故障表现为背光亮黑屏,可以开关机。测逻辑板上VCOMR、VCOMRFB 没有电压,怀疑是它坏,试用长虹3D32A2000iV LC320EXN-S

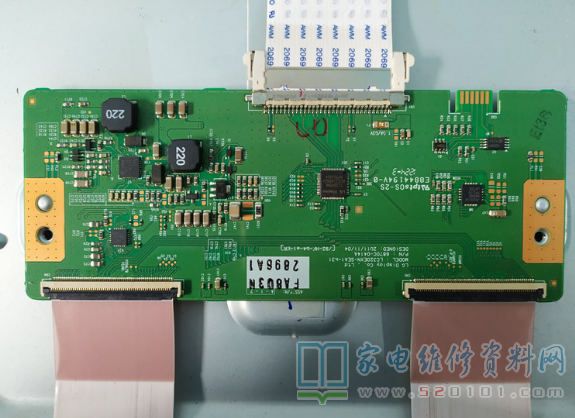

     接修一台长虹LED32A2000V液晶电视(LS39机芯),故障表现为背光亮黑屏,可以开关机。测逻辑板上VCOMR、VCOMRFB 没有电压,怀疑是它坏,试用长虹3D32A2000iV LC320EXN-SEA1逻辑板6870C-0370A配屏LC320DXN,换上图像出来了,但图像却是倒立的。进总线看屏参是对的,换成其他屏参数,图像还是调不正。

     仔细观察代换的这片逻辑板型号是一样的,器件组成等也一样,二块仔细对照,只有R24是多出来了,把R24拆除,图像恢复正常了。之前试过换8脚的程序块,其实都没有用的。

长虹LED32A2000V液晶电视图像颠倒的故障维修 第1张
