海信LED39H310液晶电视黑屏的故障应急维修

      一台海信LED39H310型液晶电视，上电开机后指示灯从红灯转为蓝灯，黑屏，声音正常。仔细观察，该机背光不亮，怀疑灯条损坏。该机的背光驱动板有8路输出，通过扁平软排线与屏内灯条连接。用灯条测试仪测量屏内灯条，发现部分灯珠损坏。小心翼翼地拆开液晶屏，发现该机灯条采用侧入式安装方式，灯条上共有48颗6V灯珠，每6只串联为一组。

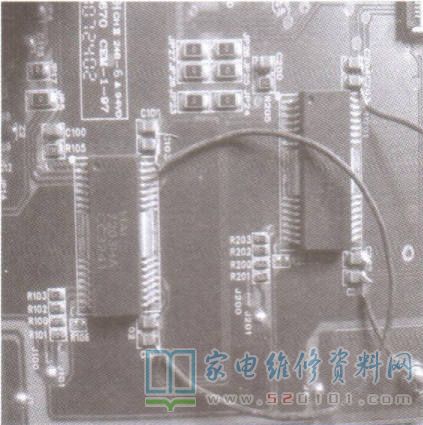

      为保证维修质量，购回同型号灯条装上试机，灯条闪亮一下后熄灭，其原因应是背光驱动电路进入了保护状态。检查扁平软排线及其接口均正常;用灯条测试仪测量8组灯串，都能点亮，且亮度均匀，每个灯珠的电压均为6V。分析认为，导致背光驱动电路保护的原因可能是该电路的保护灵敏度过高，或者某组灯串电流过大。查看灯条电流检测线路，发现其检测电压来自芯片HA17203附近电容C101~C104、C201~C204的非地端。试用两段导线分别.将C101~C104、C201~C204的非地端连接在一起，如图1所示。

      通电试机，LED灯条正常点亮，亮度均匀。长时间试机，一切正常，交付用户使用。
