一台海信LED42K20JD液晶电视，故障表现为开机声音正常，但是图像比较暗，拆开检修，根据经验故障判断问题在背光电路，有点怀疑灯条老化导致背光亮不起来，检测灯条接口XP804两端电压101.9V，根据此机电源板标的电源参数12V2A，150V400mA，判断背光驱动电压正常应该在150V左右，101.9v有点偏低，测试V713背光电流驱动MOS管G8.6mV D74.2V S60mV ，背光驱动升压MOSV712 G3mV D190V S16.2mV,电源次级+12V端12.07V ，+16V端18.31V，+100V端190V，判断背光电路没有正常工作导致电源轻负载状态。
检查背光驱动集成电路发现本机采用的是SELC2010M，因为不太熟悉这个背光驱动电路原理，就下载了一份此机的电源电路图，对照分析了一下，测试N803SELC2010M各脚参数如下：(1脚)12V、(2脚)4.89V、(3脚)16mV、(4脚)0、(5脚)-58mV、(6脚)1.98V、(7脚)3.019V、(8脚)0、(9脚)0、(10脚)4.979V、(11脚)49MV 、（12脚)3.48V、(13脚)3.39V、（14脚)-28mV、(15脚)1.174V、(16脚)-27mV。
根据测试结果12脚为过压保护OVP检测端，一般情况电压应该为3V以下，果断断开R866 0欧姆的电阻，开机背光正常点亮，测试断开R866两端一端为3.48V，一端为0V，在路测试过压检测分压电阻R750、R751、R752、R753均正常，估计是电阻底下的发财胶捣的鬼，焊下这几个电阻清理底胶更换几个新的电阻，接上R866开机背光正常点亮，测试灯条插口XP804电压为158.5V。

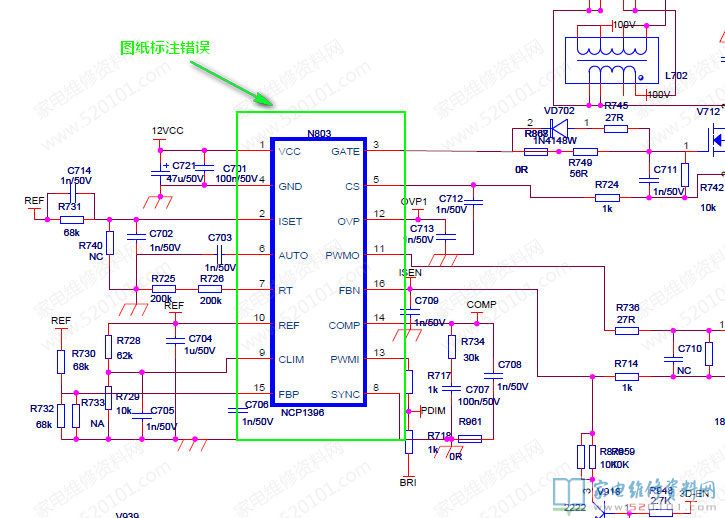

此机电源板采用的是RSAG7.820.5338/ROH，背光驱动芯片为SECL2010M，下载的电路图都把N803标成NCP1396，实际是标注错误的。
附上正常的几个测试数据：C828 107.2V C855 12.07V C853 15.71V V713 G11.9V D 49mV S27mV V712 G 212mV D 157V S -20MV N803 SELC2010M正常参数：（1脚)12.04 （2脚)4.95V （3脚)130mV (4脚)0 (5脚)51mV (6脚)82mV (7脚)3.21V (8脚)-7.0mV (9脚)432mV (10脚)4.983V (11脚)12.15V （12脚)1.89V (13脚)3.376V (14脚)2.52V (15脚)1.157V (16脚)480mV。
